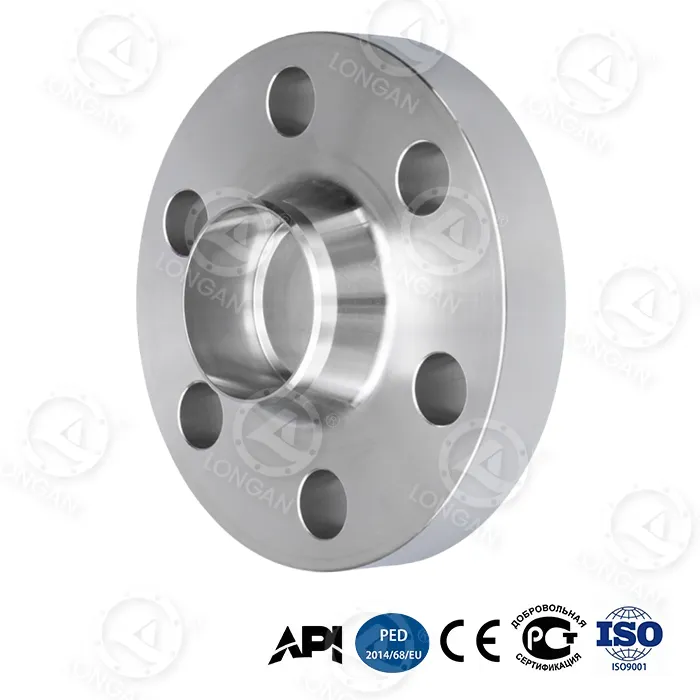

304 Kaklo sandūrinio suvirinimo flanšas

Techninės specifikacijos

1. Medžiagos sertifikatas (ASTM A182 F304)

Elemento standartinės reikšmės funkcijos bandymo atvejis

Ni 8,0–11,0 % Austenito stabilumas 9,2 %

C ≤0,08 % – 0,05 %

Cr 18,0–20,0 % Apsauga nuo oksidacijos 18,8 % (spektrometras)

2. Slėgis-Temperatūra

Temperatūra (°C) 150 klasė (bar) 300 klasė (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Mechaninės savybės

Parametras 304 Flanšo vertės standartinis pagrindas

Vidinio skersmens tolerancija (NPS 12") ±0,25 mm ASME B16.5 5 lentelė

Tempimo stipris 515 MPa ASTM A182

Išeiga 205 MPa ASTM A182

Varžto skylės centro apskritimo nuokrypis ±0,8 mm MSS SP-44

Taikomi scenarijai

Rekomenduojami scenarijai Toleruotina žiniasklaida Draudžiami scenarijai Alternatyvūs sprendimai

Žemo slėgio suslėgtas oras Sausas oras (rasos taškas <-40°C) Sieros turintis drėgnas oras Nikeliuotas anglinis plienas

Maisto įranga Pieno produktai, sultys (pH>4,5) Chloro turinčios dezinfekcijos priemonės 316L flanšas

Komunalinis vandens tiekimas Gėlas vanduo, geriamasis vanduo Jūros vanduo/daug chloro turintis vanduo (>50ppm Cl⁻) 316 flanšas

ŠVOK Karštas vanduo (<80°C), garai Vandenilio chlorido rūgštis/sieros rūgštis (pH<4) Hastelloy lydinys

Kodėl verta rinktis 304 kaklo užpakalinį suvirinimo flanšą?

1. Mažesnė kaina

Medžiagos vieneto kaina (etalonas) Tarnavimo laikas Bendros išlaidos (10 metų)

316 flanšas 2,3x 15 metų + 1,2x

304 kaklo sandūrinis suvirinimo flanšas 1,6x 10 metų + 1,0x

Anglinio plieno flanšas 1,0x 2 metai (rūdžių nutekėjimas) 2,8x

2. Struktūrinio projektavimo privalumai

Sandarinimo paviršiaus tikslumas: 304 nerūdijančio plieno kaklelio suvirinimo flanšo RF paviršiaus šiurkštumas yra 125-250 μin Ra, užtikrinantis tarpiklių sandarinimo patikimumą.

Smailėjantis kaklelio perėjimas: sumažinkite įtempių koncentracijos koeficientą 40% ir pailginkite suvirinimo nuovargio tarnavimo laiką.

3. Pagrindinis atsparumas korozijai

Druskos purškimo testas: Raudonųjų rūdžių nėra 500 valandų

Chromo-nikelio apsauginis sluoksnis: Cr kiekis ≥18% sudaro pasyvinančią plėvelę, atsparią korozijai nuo vandens, garų ir silpnos rūgšties (pH>4,5).

Apribojimų aprašymas: netinka aplinkai, kurioje chlorido jonų yra > 50 ppm (pvz., jūros vandeniui), o 316 šiuo metu reikia atnaujinti.

DUK

1 klausimas: koks yra kainų skirtumas su 316 flanšu?

Atsakymas: 304 kaklo suvirinimo flanšo kaina yra 30–35% mažesnė pagal tas pačias specifikacijas (dėl nikelio ir molibdeno kiekio skirtumo). Jei terpėje nėra chlorido jonų/rūgščių, ekonomiškiau rinktis 304.

2 klausimas: ar 304 galima naudoti lauko vamzdžiams?

Atsakymas: Esant žemai drėgmei (<60%) RH) Galima naudoti ilgą laiką aplinkoje, kurioje nėra druskos; pakrančių/pramoninėse zonose reikalinga antikorozinė danga, kitaip per 2-3 metus gali atsirasti duobių.
