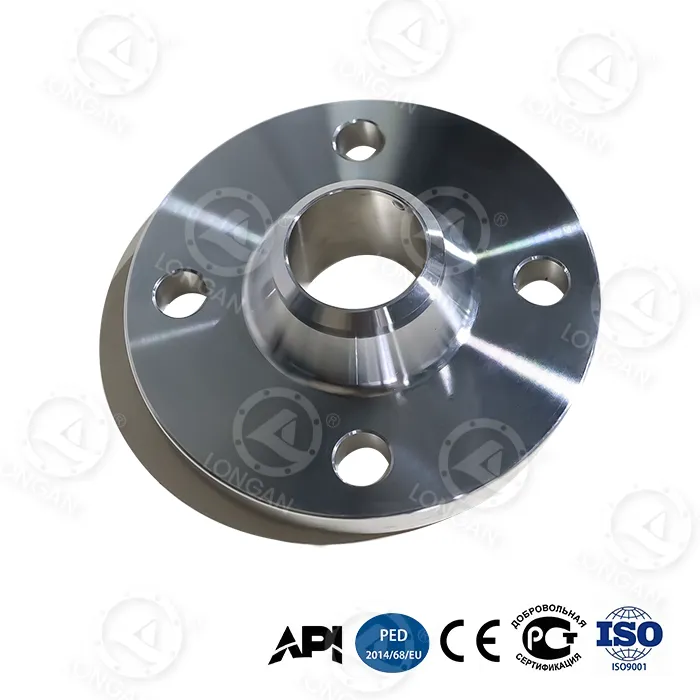

316 Kaklo sandūrinio suvirinimo flanšas

Cheminio apdorojimo, atviroje jūroje naudojamų platformų, gėlinimo, farmacijos ir kitose aplinkose siūlome visą asortimentą 316 WN flanšų, atitinkančių ASME B16.5 standartus. Po griežtos kokybės kontrolės užtikriname ilgalaikį veikimą ir saugumą šiose reikliausiose aplinkose. 316 nerūdijančio plieno sandūrinio suvirinimo flanšo kakleliai yra standartinis pramonės pasirinkimas. Galima pateikti išsamius veikimo duomenis, technines specifikacijas ir taikytinas gaires.

Kodėl verta rinktis 316 kaklo suvirinimo flanšus?

1. Stiprus atsparumas korozijai:

Molibdenas yra raktas: 316 kakliuko suvirinimo flanšo PREN vertė > 25, daug didesnė nei 304 nerūdijančio plieno, efektyviai atspari duobių ir plyšių korozijai. Jame taip pat yra 2-3% molibdeno (Mo), kuris žymiai pagerina jo atsparumą jūros vandeniui, chloridams, įvairiems rūgštiniams tirpalams.

Atliekant ASTM G48 metodo A standartinį druskos purškimo bandymą (5 % NaCl, 35 °C), anglinio plieno flanšai tomis pačiomis sąlygomis smarkiai aprūdijo per 100 valandų, o 316 flanšų bandinių po 1000 valandų nebuvo matomų duobių.

2. Lengva įdiegti ir išbandyti:

316 nerūdijančio plieno sandūrinio suvirinimo flanšai užtikrina nuolatines, labai stiprias jungtis, juos lengva patikrinti atliekant radiografinius (RT) ir ultragarsinius tyrimus (UT).

Sertifikatai: PED 2014/68/EU (CE ženklas), NACE MR0175/ISO 15156 (rūgščiai aplinkai), NORSOK M-630 (nafta ir dujos)

Dydžiai: ASME B16.5, ASME B16.47 Series A/B

Medžiaga: ASTM A182 F316/F316L

Slėgio ir temperatūros rodikliai: ASME B16.5

3. Puikus patvarumas:

Našumas aukštoje temperatūroje: išlaiko geras mechanines savybes plačiame temperatūrų diapazone nuo -425°F iki 1500°F (nuo -254°C iki 816°C).

Aukšto slėgio galimybė: sukurta taip, kad atlaikytų 150, 300, 600, 900, 1500, 2500 klasės slėgį pagal ASME B16.5. Pateikta aiški slėgio ir temperatūros verčių lentelė.

4. Optimizuotas skysčio srautas:

316 kaklelio suvirinimo flanšas palaipsniui atitinka vamzdžio sienelės storį, žymiai sumažindamas įtempių koncentracijos koeficientą, ypač tinkamas ciklinėms apkrovoms ir terminio ciklo reikmėms, smailėjančio kaklo konstrukcija užtikrina sklandų perėjimą, sumažina turbulenciją ir slėgio kritimą, o nuovargio tarnavimo laikas yra 30–50% didesnis nei slankiojančio flanšo.

Mechaninės savybės:

Išeigos stipris (0,2 % deformacija, minimali) 30 ksi (205 MPa) 25 ksi (170 MPa) ASTM A370

Tempimo stipris (minimalus) 75 ksi (515 MPa) 70 ksi (485 MPa) ASTM A370

Pailgėjimas (2 colių, mažiausiai) 30 % 30 % ASTM A370

Kietumas (maksimalus) 217 ​​HB / 95 HRB 217 HB / 95 HRB ASTM E18/E10

Galimas asortimentas

Slėgio klasė: 150, 300, 400, 600, 900, 1500, 2500

Gamybos procesas: Kaltiniai – tvirtesni ir mažiau linkę į defektus nei lieti flanšai.

316 kakliuko suvirinimo flanšo dydis (NPS): nuo 1/2 colio (15 mm) iki 24 colių (600 mm)

Sandarinimo paviršius: RF (pakeltas paviršius – bendras aukštis 1/16", kai NPS<24", 1/4" NPS>=24"), RTJ (žiedo tipo jungtis – R, RX, BX ir kitų tipų grioveliai)

Paviršiaus apdorojimas: atkaitintas tirpalu + marinuotas pasyvus – standartinė konfigūracija, užtikrinanti geriausią atsparumą korozijai ir pašalinant laisvą geležį. Smėliasrove arba elektrolitinis poliravimas yra neprivalomas.

Greitai išsiųskite užklausą ir ieškokite vamzdynų sandarinimo sprendimų
