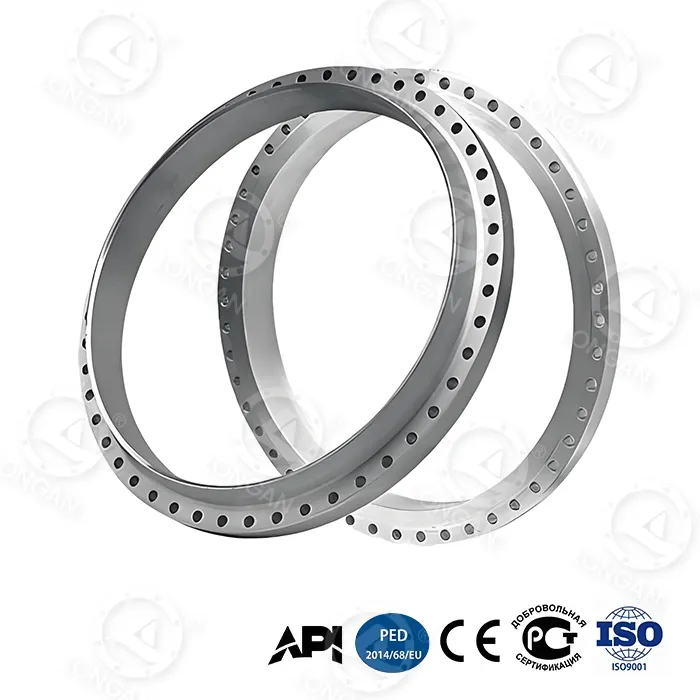

Didelio dydžio flanšas

Produkto pranašumų duomenų pateikimas

1. Didesnio slėgio talpa

Didelio dydžio flanšų tipinis slėgio diapazonas yra nuo > 100 barų iki > 250 barų ar didesnis, o tai daugiau nei penkis kartus viršija standartinių tos pačios klasės flanšų slėgį. Pavyzdžiui, 900 klasės flanšų vardinis slėgis ties DN600 yra daug didesnis nei tokio paties dydžio 150 klasės flanšų.

2. Žymiai padidintas sienelės storis ir konstrukcijos stiprumas (padidintas konstrukcinis vientisumas):

Didelio dydžio flanšai turi aukštesnius išgaubtus paviršius, storesnius flanšo kaklelius ir didesnes varžtų skylutes, todėl užtikrina didesnį atsparumą vibracijai ir lenkimui.

Kaip pavyzdį paimkite ASME B16.5 DN600, 150 klasės ir 900 klasės RF flanšą:

Flanšo storis, 900 klasė: ~ 152,4 mm, 150 klasė: ~ 38,1 mm, 900 klasės storis yra maždaug 4 kartus didesnis nei 150 klasės.

Varžtų skaičius 900 klasė turi 24 M36 varžtus, 150 klasė turi tik 20 M24 varžtų

Varžto skersmuo padidėjo 50%, varžtų kiekis padidėjo 20%, o suspaudimo jėga padidėjo.

900 klasės flanšo varžto apskritimo skersmuo padidėjo ~ 114,3 mm, palyginti su 150 klasės flanšo skersmeniu, todėl atsirado daugiau vietos varžtų paskirstymui.

3. Labai stiprus sandarinimo efektyvumas

Didesnis sandarinimo paviršiaus kontaktinis plotas, ilgalaikis nulinis nuotėkis esant aukštam slėgiui ir aukštai temperatūrai.

Aukštesni varžtai tiesiogiai sukuria didesnę tarpiklio sandarinimo jėgą.

Didelio dydžio flanšų žiedinio tarpiklio projektinis nuotėkio greitis paprastai turi būti mažesnis nei 10^-6 std cm³/s He, todėl galima pasiekti sandarų sandarumą, kuris yra daug didesnis nei įprastų minkštųjų tarpiklių flanšų reikalavimai.

4. Individualūs reikalavimai

Šiam gaminiui reikalingi individualūs reikalavimai nestandartiniams dydžiams, medžiagoms ir dangoms. Longan specializuojasi šioje srityje.

Dydis gerokai viršija standartą ir reikalauja pritaikyto apdorojimo.

Dažniausiai naudojamos korozijai atsparios lydinio medžiagos: (pvz., Super Duplex 2507, Inconel 625/825, Monel, Hastelloy), takumo riba gali siekti > 600 MPa ar daugiau.

Specialių dangų storis gali siekti 250–500 μm, o pamušalų storis – 3–6 mm, kuriuos taip pat galima pritaikyti.

Galiausiai norėčiau pabrėžti, kad „Longan“ yra galinga gamykla, kurios specializacija yra didelių dydžių flanšų gamyba pagal individualų užsakymą, kuris gali visiškai patenkinti visus jūsų įsivaizdavimus apie šį gaminį. Ateikite ir susisiekite su mumis, mes visada laukiami!
