Supratimas vaidmensFlanšasin Industrial Applications: Išsamus vadovas

Flanšai, kaip svarbi vamzdynų sistemos dalis, atlieka gyvybiškai svarbų vaidmenį jungiant vamzdžius, vožtuvus, siurblius ir kitą įrangą. Produktai naudojami naftos ir dujų, chemijos ar vandens valymo įrenginiuose ir šiose vietose.

Kas yra aFlanšas?

Flanšai yra flanšai arba grioveliai, naudojami vamzdžiams, jungiamosioms detalėms ar mašinoms sujungti. Flanšai yra prisukami arba suvirinami, kad sudarytų tvirtą jungtį, kad būtų lengva surinkti, išardyti ir patikrinti. Flanšai yra įvairių formų ir dydžių, kad atlaikytų skirtingą slėgį, temperatūrą ir aplinkos sąlygas. Standartizuodami jungtis, flanšai skatina sistemų sąveiką, taip sumažinant prastovos ir priežiūros išlaidas.

Pagrindiniai flanšų parametrai

Dydis: nurodo vardinį vamzdžio dydį (NPS) arba skersmenį, kuris turi būti suderintas su prijungtais komponentais.

Slėgio įvertinimas: nurodo didžiausią slėgį, kurį gali atlaikyti flanšas, paprastai klasifikuojamas pagal standartus, tokius kaip ANSI/ASME (pvz., 150 klasė, 300 klasė, 600 klasė).

Medžiagos: dažniausiai naudojamos medžiagos yra anglinis plienas, nerūdijantis plienas, legiruotasis plienas ir spalvotieji metalai, tokie kaip žalvaris ar varis, kurie parenkami pagal atsparumą korozijai ir stiprumą.

Veidų tipai: tai plokšti paviršiai (FF), iškilūs paviršiai (RF) ir žiedinės jungtys (RTJ), kurios turi įtakos sandarinimo efektyvumui.

Varžtų skylių išdėstymas: varžtų skylių, kurios yra labai svarbios išlygiavimui ir priveržimui, skaičius ir skersmuo.

Standartai: tarptautinių standartų, tokių kaip ANSI, ASME, DIN arba JIS, laikymasis užtikrina suderinamumą ir saugumą.

Išsami gaminio parametrų lentelė

Parametras	Aprašymas	Bendrosios vertybės
Nominalus dydis	Vamzdžio jungties skersmuo	1/2" iki 24" (ar didesnis)
Slėgio klasė	Maksimalus slėgio įvertinimas	150, 300, 600, 900, 1500, 2500 klasė
Medžiagos klasė	Naudojamos medžiagos tipas	A105 (anglies plienas), SS304 (nerūdijantis plienas), 20 lydinys
Veido tipas	Paviršiaus dizainas tarpiklių sandarinimui	Pakeltas veidas (RF), plokščias veidas (FF), žiedo tipo jungtis (RTJ)
Varžto apskritimo skersmuo	Varžto skylės apskritimo skersmuo	Skiriasi pagal dydį ir klasę (pvz., 3,5 colio 2 colių 150 klasėje)
Standartai	Reguliuojančios specifikacijos	ANSI/ASME B16.5, DIN 2527, JIS B2220

Flanšų tipai

Flanšai skirstomi į kategorijas pagal jų dizainą ir pritaikymą. Čia pateikiami dažniausiai pasitaikantys tipai:

Suvirinimo kaklo flanšas:Turi ilgą kūginę stebulę, skirtą didelio įtempimo darbams, idealiai tinka aukšto slėgio sistemoms.
Slystamas flanšas:Lengva montuoti slystant per vamzdį ir suvirinant, tinka žemo slėgio aplinkoje.
Aklas flanšas:Naudojamas vamzdynų sistemos galams sandarinti, kad ateityje būtų galima išplėsti arba patikrinti.
Lizdinio suvirinimo flanšas:Užtikrina sklandų srautą ir didelį stiprumą, dažniausiai naudojamas mažo gręžinio vamzdynuose.
Srieginis flanšas:Prisukamas ant vamzdžių be suvirinimo, idealiai tinka nepavojingoms arba žemo slėgio sistemoms.
Juostinės jungties flanšas:Poros su stulpeliu, kad būtų lengva išlyginti, puikiai tinka sistemoms, kurias reikia dažnai išardyti.

View as

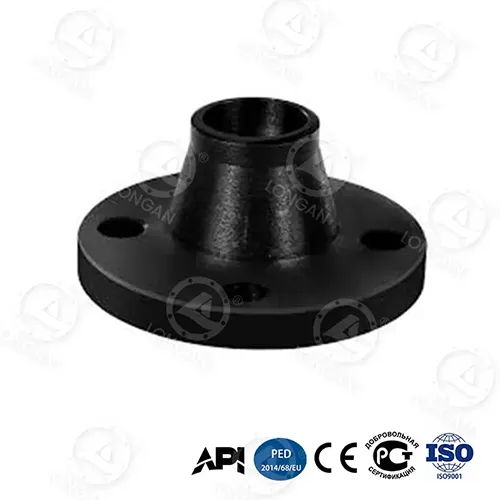

Anglies plieno aukšto slėgio flanšas

Anglinio plieno aukšto slėgio flanšo šerdis yra tokia: gyvavimo ciklas: 25 metai + (korozijos greitis <0,1 mm per metus, C3 klasės antikorozinė aplinka), reikalinga slėgio riba, iki PN100 (10 MPa) Maksimalus sprogimo slėgis gali būti ≥85 MPa (trečiosios šalies SGS faktinis matavimas), sandarinimo nuotėkio greitis: <10⁻⁶ mbar·L/s (ISO 5208 A klasės standartas) Temperatūros prisitaikymas: -29 ℃ ~ 425 ℃ (atsparumas žemai temperatūrai ≥27 J)

Žiūrėti daugiau >> Siųsti užklausą >>

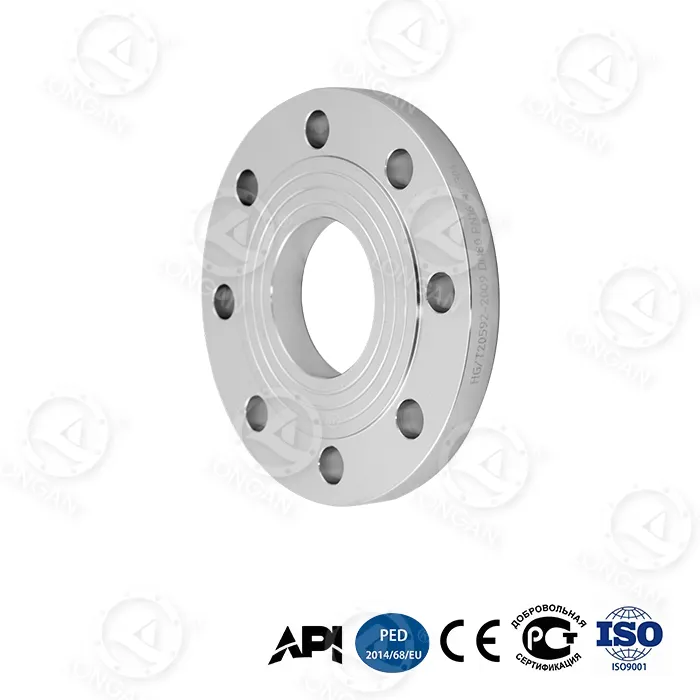

Plokščias suvirinimas Paaukštintas priekinės dalies flanšas

Plokščiojo suvirinimo pakeltos veido flanšai yra plačiai naudojami naftos ir dujų transportavimui, farmacinėse švariose sistemose ir elektrinių vožtuvų grupėse. „Longan“ gaminami flanšai yra žinomi dėl savo „1 flanšas = 3 sertifikatai“ reputacijos. Medžiagų atsekamumas, slėgio vientisumas ir gaminio skaitmeninis valdymas yra mūsų pranašumai. Galite nedvejodami susisiekti su mumis!

Žiūrėti daugiau >> Siųsti užklausą >>

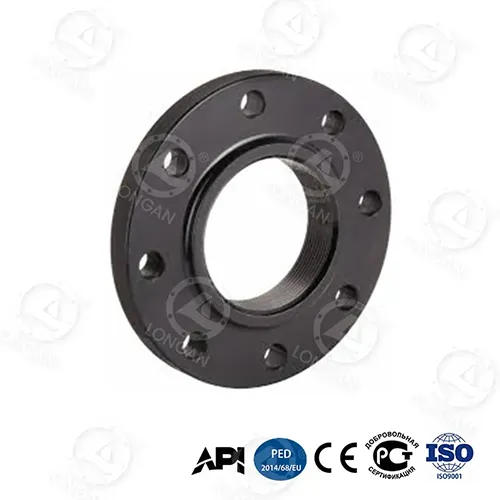

Anglies plieno plokštės tipo flanšas

„Longan“ pagaminti anglies plieno plokštės tipo flanšai išlaikė 48 valandų druskos purškimo testą ir 200% slėgio pertekliaus patikrinimą. Mes galime pateikti SGS medžiagų ataskaitas ir baigtinių elementų įtempių analizę, kuri gali sumažinti montavimo išlaidas 40%. Jis gali visiškai patenkinti kiekvieno pirkimo poreikius!

Žiūrėti daugiau >> Siųsti užklausą >>

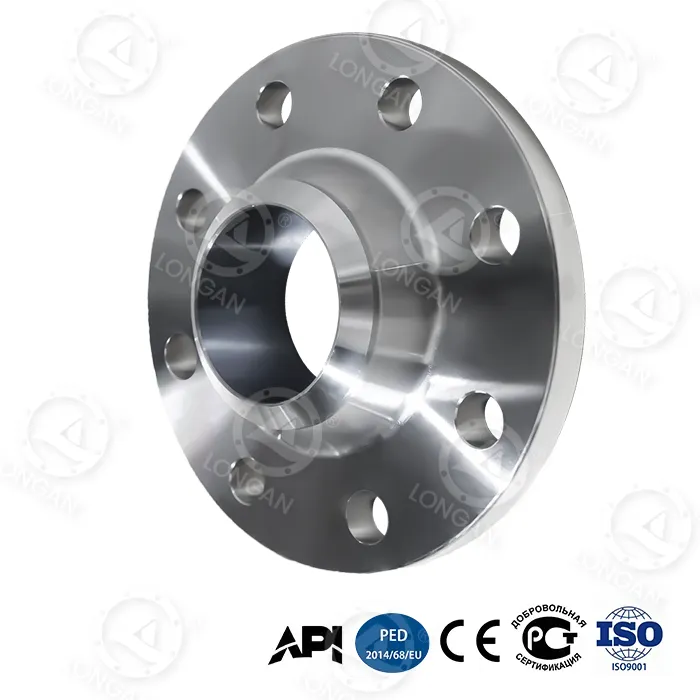

Suvirinimo flanšas

Individualizuotos suvirinimo flanšai turi +40% slėgio laikomąją galią, palyginti su įprastais flanšais, o Longan gaminiai praėjo ASME ir ISO sertifikatus, o kokybė yra labai patikima! "Galima pateikti DN600-DN3000 dideli suvirinti flanšai, išmatuotas nuotėkio greitis ≤0,001%, SGS medžiagos ataskaita ir pritaikytas storis +30% antideformacijos, ateikite ir gaukite nemokamą praktinį sprendimą"

Žiūrėti daugiau >> Siųsti užklausą >>

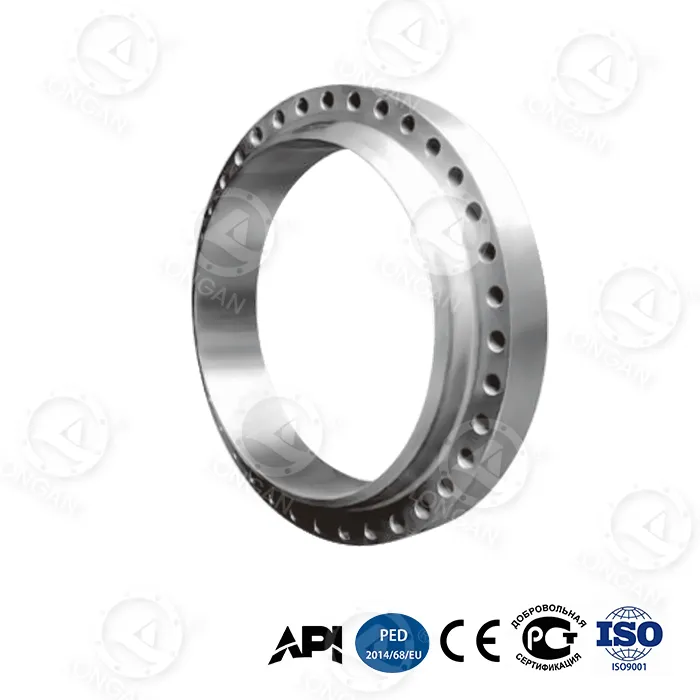

Didelio skersmens suvirinimo flanšas

„Longan“ gaminami didelio skersmens suvirinimo flanšai turi platų pritaikymo spektrą ir turi daug privalumų: pirma, antikorozinės savybės yra kiekybiškai įvertintos, o tai yra daugiau nei 15 metų ilgesnė nei įprasti flanšai. Antra, itin didelis stabilus apdorojimas padvigubina slėgio laikomąją galią | Nutekėjimo koeficientas ≤0,001%. Galiausiai, turime daug patirties kuriant individualų gaminių dizainą, todėl susisiekite su mumis!

Žiūrėti daugiau >> Siųsti užklausą >>

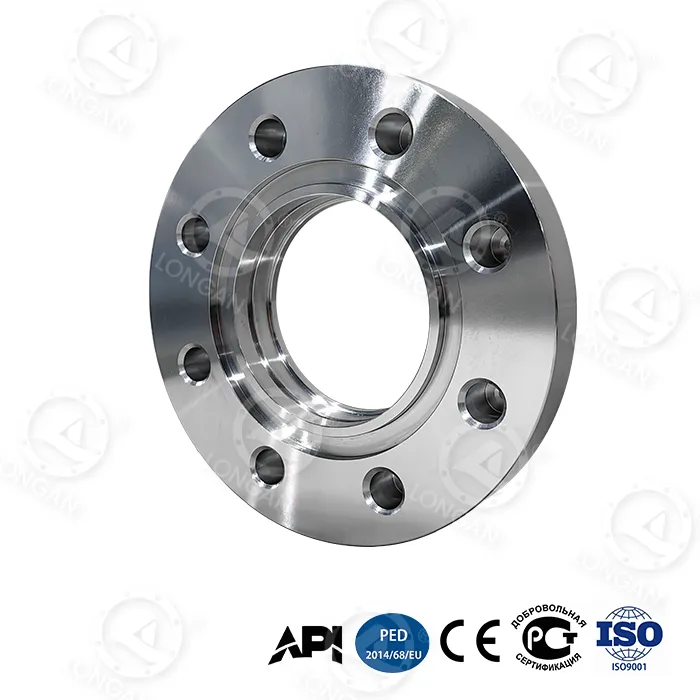

Nestandartinis didelio skersmens suvirinimo flanšas

Kai standartiniai flanšai negali patenkinti unikalių jūsų projekto poreikių, Longan nestandartiniai didelio skersmens suvirinimo flanšai yra pagrindiniai didelio stiprumo jungčių komponentai, kurie peržengia inžinerines ribas ir yra pritaikyti ekstremalioms darbo sąlygoms. Mūsų paslauga ne tik gamina flanšus, bet ir siūlo pritaikytus sprendimus koroziniams, aukšto slėgio, aukštos temperatūros ir ypatingiems geometriniams iššūkiams.
