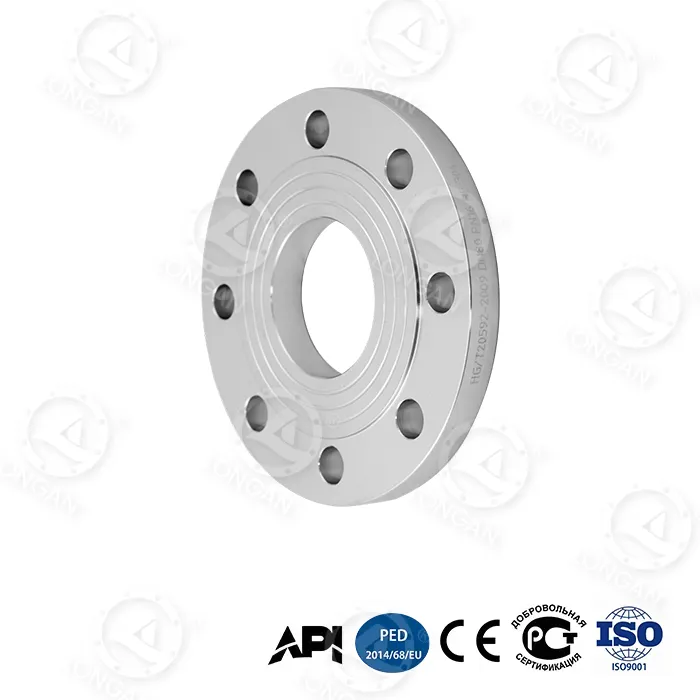

Plokščias suvirinimas Paaukštintas priekinės dalies flanšas

Inžinerinės vertės pristatymas

Parametrų indeksas

Paviršiaus šiurkštumas Ra ≤ 3,2μm (sandarinimo paviršiaus apdaila)

Anglinio plieno flanšo svoris yra 35% lengvesnis nei kaklo flanšas (palyginimas DN300)

Nuovargio tarnavimo laikas ＞10 000 slėgio ciklų (MSS SP-44)

Korozijos pašalpa ≥3 mm (cheminė pritaikyta versija)

Pagrindiniai produkto pranašumai

1. Visiškas sistemos suderinamumas

Tarptautiniai plokščio suvirinimo pakeltų priekinių flanšų standartai:

ASME B16.5 (Amerikos standartas) | PN serija (DIN) | JIS 10K / 20K (japoniškas standartas)

Skersmens diapazonas: DN15 ~ DN600 (1/2"~24")

Sklandus pasaulinių projektų pakeitimas

2. Montavimo efektyvumas

Suvirintos jungties ploninimo konstrukcija: griovelio kampas 37,5°±2,5° (VS 45° tradicinis flanšas)

Varžto skylės tolerancija: ±1 mm (ISO 5210)

Dujotiekio prijungimo greitis padidėjo 40 %

3. Sandarinimo patikimumas

Plokščias suvirinimo pakeltas flanšo įvorės aukštis: 3,2 mm (1/8 colio) standartas (ASME B16.5)

Sandarinimo gedimo tikimybė: <0,01% (su tos pačios klasės tarpikliais)

Nulinio nuotėkio garantija esant aukštam slėgiui

4. Slėgio laikomoji galia

150 klasė: iki 19,6 baro prie 38°C

300 klasė: iki 51,1 baro prie 38°C

Pritaikymas žemai temperatūrai: -196°C iki +538°C (ASTM A105 medžiaga)

Apima ekstremalias sąlygas energetikos/chemijos pramonėje

Pradėkite užklausą, kad gautumėte sprendimą!
