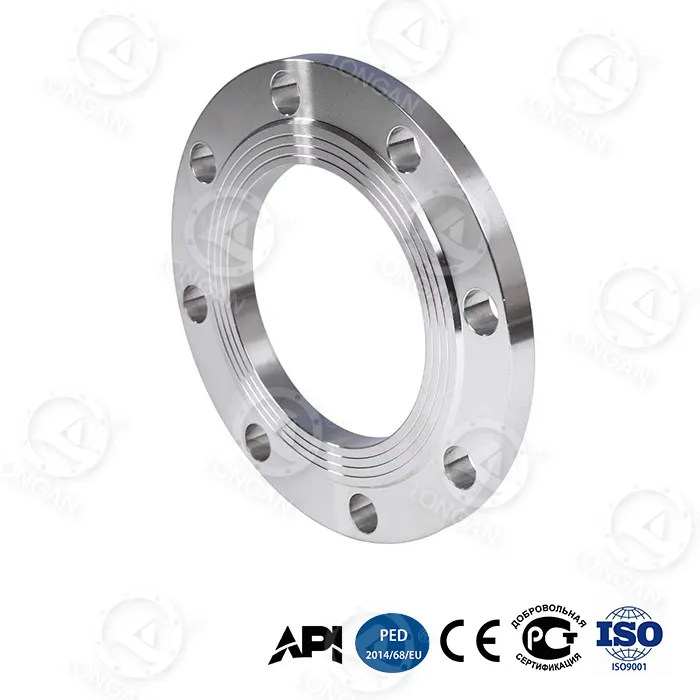

Gaminys pasiekė technologinį šuolį didžiausios slėgio laikomosios galios srityje. Pagrindinė naujovė – flanšo kaklelyje įmontuotas titano lydinio sutvirtinantis žiedas, kurio takumo riba yra iki 1250 MPa. Ši vertė gerokai viršija įprastų anglinio plieno flanšų takumo ribą (paprastai 200–400 MPa), todėl flanšas gali išlaikyti konstrukcijos vientisumą esant itin aukštam slėgiui.
Išmatuoti duomenys yra tokie:
1. Ciklinio nuovargio trukmė:Tradicinis flanšas gali atlaikyti 5 000 ciklų esant 25 MPa, o Longan gaminys gali atlaikyti 20 000 ciklų esant 35 MPa, o tai 300 % padidina ciklo trukmę.
2. Ašinė deformacija (35 MPa):Esant 35 MPa aukštam slėgiui, plieninių plokščių flanšų ašinė deformacija yra tik 0,6 mm, tai yra 67 % mažesnė, palyginti su tradicinio flanšo 1,8 mm.
3. Plyšimo slėgis (DN300):Išmatuota vertė yra 42 MPa, gerokai viršijanti tradicinį flanšo ≤ 15 MPa ir 180% viršijanti nacionalinio standarto reikalavimą.
Šis našumo proveržis leidžia sukurti itin aukšto slėgio jungtis, kurias anksčiau buvo galima pasiekti tik naudojant tvirtus flanšus arba specialius lydinio flanšus, dabar naudojant lengvesnės struktūros Longan gaminį. Sudėtinė titano lydinio armatūros žiedo konstrukcija ir gradientu grūdintas anglies turintis plienas užtikrina didelį stiprumą ir išvengia išlaidų padidėjimo, susijusio su brangių medžiagų naudojimu.
Žvelgiant iš viso gyvavimo ciklo sąnaudų perspektyvos, gaminio pranašumai yra labai dideli. Per 30 metų tarnavimo laiką bendra tradicinių kaltinių plieninių flanšų kaina, įskaitant įsigijimą, montavimą, priežiūrą, keitimą ir nuostolius dėl prastovos, yra maždaug 18 500 USD. „Longan“ gaminys, pasižymintis ilgesniu tarnavimo laiku, mažesniu techninės priežiūros dažnumu ir greitesniu keitimo greičiu, sumažina bendras 30 metų nuosavybės išlaidas iki maždaug 6 200 USD.
| Išlaidų palyginimo elementas | Tradicinis kaltinis plieninis flanšas | plieniniai plokšti flanšai | Taupymas |
|---|---|---|---|
| 30 metų bendros nuosavybės išlaidos | 18 500 USD | 6 200 USD | ↓66 % |
| Vieno pakeitimo laikas | 8 valandos | 2,5 valandos | ↓69 % |
| Kasmetinės priežiūros dažnumas | 3,2 karto per metus | 0,7 karto per metus | ↓78 % |
Žymiai sutrumpėjęs pakeitimo laikas yra dėl optimizuotos flanšo konstrukcijos – bioninė korio struktūra sumažina flanšo svorį, o dvigubos kūginės varžto skylės konstrukcija leidžia greičiau išlyginti varžtus be pakartotinio reguliavimo. Esant eksploatavimo scenarijams, kai reikia dažnai išardyti ir surinkti flanšą, pvz., skalūnų dujų skaldymą, kiekviena prastovos sutrumpinimo valanda reiškia dešimtis tūkstančių dolerių veiklos pajamų.
Realiose vamzdynų sistemose flanšinių jungčių paviršiai dažnai negali pasiekti idealios išlyginimo būsenos. Vamzdžių šiluminis plėtimasis/susitraukimas, pamatų nusėdimas arba montavimo klaidos gali sukelti nuolydį tarp flanšo paviršių. Esant ekscentrinės apkrovos sąlygoms, kai vamzdynas nesutampa 15°, tradicinių flanšų sandarinimo nuotėkio greitis yra didesnis nei 10⁻3 mbar·L/s, o Longan's išlaiko sandarinimo nuotėkio greitį ≤10⁻⁵ mbar·L/s, todėl sandarinimo patikimumas padidėja dviem dydžiais.
Šis našumas priskiriamas dviem struktūrinėms naujovėms:
● Radialinio sutvirtinimo briaunos dizainas:Ant flanšo galinės dalies pridėtos radialinės sutvirtinimo briaunos sumažina vietinę įtempių koncentraciją 48%, todėl įtempių pasiskirstymas yra tolygesnis, kai nėra apkrovos.
● Didelio standumo korio struktūra:Bioninis korio šerdies sluoksnis užtikrina puikų lenkimo standumą, atsparus flanšo paviršiaus deformacijai.
Kalbant apie vibracijos slopinimą, plieniniai plokšti flanšai taip pat puikiai veikia. Aukšto slėgio pulsavimas (pvz., stūmoklio ardymo siurblio išleidimo angoje) dujotiekyje sužadina 50–200 Hz vibracijos dažnius, todėl laipsniškai susilpnėja išankstinis varžto įtempimas. Remiantis ISO 10816-3 standarto testavimu, šio gaminio amplitudės slopinimo koeficientas šioje dažnių juostoje siekia 92%, labai sumažina varžtų atsipalaidavimo riziką.
Produktas praėjo griežtą testavimą įvairiose ekstremaliose aplinkose, užtikrinant jo tinkamumą reikliausiems pasaulio pramonės projektams:
● Žemos temperatūros poveikis (-70°C):Charpy V formos smūgio bandymas pagal GB/T 229-2020 standartą, išmatuota 89J smūgio energija, gerokai viršijanti nacionalinio standarto reikalavimą ≥34J. Tai leidžia saugiai naudoti flanšą ypač šaltoje aplinkoje, pavyzdžiui, Arkties dujotiekiuose ir SGD priėmimo terminaluose.
● Giliavandenė korozija (5000 metrų):Pagal ASTM G111-97 standartą, imituojantį 5000 m gelmių aukšto slėgio, didelio druskos rūko aplinką, 30 metų ekvivalentinis korozijos greitis yra tik 0,03 mm per metus. Remiantis šiuo skaičiavimu, korozijos pašalpa po 50 metų giliavandenės tarnybos vis dar yra daug mažesnė nei projektinis sienelės storis.
● Smėlio ir dulkių dilimas (120 m/s):Pagal ISO 5890:2012 standartą, veikiant sandarinimo paviršių greitaeigiu smėliu ir dulkėmis 120 m/s greičiu 10 000 valandų, sandarinimo paviršiaus pažeidimo gylis yra ≤8 μm. Tai ypač svarbu dykumose arba atviroje jūroje esančiose platformose, kuriose pučia greitas smėliu apkrautas vėjas.
Produkte integruotos dvi išmaniosios technologijos, padedančios vartotojams anksti aptikti galimas problemas ir išvengti nelaimingų atsitikimų.
Nano-cirkonio oksido nusidėvėjimo indikatorius:Į sandarinimo paviršių įdėtas nano-cirkonio oksido kompozicinės medžiagos sluoksnis, kurio spalva skiriasi nuo pagrindinės medžiagos. Kai sandarinimo paviršius po ilgalaikio naudojimo susidėvi iki mažesnio nei 0,1 mm storio, šis indikatorinis sluoksnis yra atidengtas ir rodo matomą spalvos pasikeitimo įspėjimą. Lauko operatoriai gali greitai įvertinti flanšo sandarinimo būseną nenaudodami profesionalios bandymo įrangos, o tai labai sumažina staigaus nuotėkio riziką.
Dvigubo kūgio varžto angos išankstinės apkrovos fiksavimas:Tradicinėse apskritose varžtų skylėse varžto ir skylės sienelės sąlyčio įtempis smarkiai pasikeičia esant slėgio svyravimams, todėl greitai susilpnėja išankstinė apkrova. Bandymų duomenys rodo, kad esant 35 MPa slėgio svyravimo sąlygoms, tradicinių konstrukcijų išankstinės apkrovos slopinimas yra ≥20%. Priešingai, gaminys turi dvigubo kūginio varžto angos dizainą. Po priveržimo varžtas sukuria savaime užsifiksuojantį efektą su kūginiu paviršiumi ir tokiomis pačiomis sąlygomis išankstinės apkrovos susilpnėjimas yra ≤5%.
Medžiagų parinkimas ir plieninių plokščių flanšų gamybos procesas yra pirmaujančių jų veikimo pagrindas.
Gradientu grūdintas daug anglies turintis plienas:Tradicinis visiškas flanšų grūdinimas sukelia per didelius paviršiaus ir šerdies kietumo skirtumus, kurie linkę įtrūkti. Gradiento gesinimo technologija tiksliai valdo šildymo ir vėsinimo greitį, sukurdama laipsnišką kietumo pasiskirstymą iš išorės į flanšo vidų – didelis paviršiaus kietumas užtikrina atsparumą dilimui, didelis šerdies kietumas – atsparumas smūgiams. Šis procesas leidžia flanšui išlaikyti aukštą stiprumą, kartu turint puikų atsparumą smūgiams žemoje temperatūroje (89 J esant -70 °C).
Bioninė korio struktūra:Semdamasi įkvėpimo iš šešiakampės avilių korio geometrijos, ši konstrukcija žymiai padidina flanšo lenkimo standumą nedidinant svorio. Palyginti su tradiciniais tvirtais flanšais, korio struktūra sumažina medžiagų sunaudojimą, o per briaunų atramą pasiekia didesnį sekcijos modulį. Baigtinių elementų analizė patvirtina, kad šios konstrukcijos stiprumas lenkimui yra 65% didesnis nei tokio paties svorio kieto flanšo.
Įmontuotas titano lydinio sutvirtinantis žiedas:Ti-6Al-4V titano lydinio sutvirtinimo žiedas yra iš anksto uždėtas flanšo kaklelyje, vietoje, kur labiausiai gali susikaupti įtempiai. Šio lydinio takumo riba yra net 1250 MPa, o jo tankis yra tik 60% plieno. Sutvirtinimo žiedas yra sujungtas su pagrindine medžiaga per interferencinį tvirtinimą. Atliekant plyšimo slėgio bandymus, jis veiksmingai riboja kaklo plastinę deformaciją, padidindamas DN300 flanšo sprogimo slėgį nuo tradicinio ≤15 MPa iki 42 MPa.
Tinkamas montavimas ir priežiūra gali dar labiau padidinti gaminio našumo pranašumus.
1. Tarpiklių pasirinkimas:Šis gaminys turi visą veidą dengiančio paviršiaus dizainą ir turi būti naudojamas su visą veidą dengiančia tarpine, kuri dengia visą sandarinimo paviršių ir turi varžtų skylutes. Rekomenduojamos spiralės suvyniotos tarpinės su vidiniais ir išoriniais žiedais arba sustiprintos grafito tarpinės. Griežtai draudžiama visą veidą dengiantį flanšą tiesiogiai prisukti prie pakelto paviršiaus flanšo.
2. Varžto išankstinė apkrova:Dvigubo kūgio formos varžto angos konstrukciją rekomenduojama naudoti hidraulinį sukimo momento veržliaraktį trijų pakopų skersiniam išankstiniam apkrovimui pagal ASME PCC-1 standartą. Tikslinė išankstinė apkrova apskaičiuojama remiantis slėgio verte ir varžtų specifikacijomis, paprastai 50–70 % varžto takumo stiprio.
3. Reguliarus patikrinimas:Patikrinkite sandarinimo paviršiaus spalvos pasikeitimą (nano-cirkonio oksido indikatorinis sluoksnis) kas 6 mėnesius. Jei pastebite spalvos pasikeitimą, nedelsdami suplanuokite keitimą. Vienu metu naudokite dinamometrinį raktą, kad vietoje patikrintumėte likutinį varžto išankstinį įtempimą; jei slopinimas viršija 10%, reikia iš naujo priveržti.
4. Pakeitimo operacija:Kadangi flanšas yra lengvesnis nei tradiciniai gaminiai, o dvigubos kūginės varžtų skylės palengvina išlygiavimą, vieno keitimo laikas yra tik 2,5 valandos (tradiciniai flanšai trunka 8 valandas). Keičiant, kartu reikia pakeisti ir tarpiklį bei varžtus/veržles.
Dėl itin aukšto slėgio laikomosios galios ir ypatingo prisitaikymo prie aplinkos, plieniniai plokšti flanšai plačiai naudojami šiais atvejais:
● Skalūnų dujų skaldymo siurblio vamzdynas:Ardymo slėgis paprastai siekia 35–70 MPa, o slėgio pulsavimas yra stiprus. Šio produkto ciklinis nuovargio laikas yra 20 000 ciklų (esant 35 MPa), gerokai viršijantis tūkstančius slėgio ciklų, kurių reikia per vieną skalūnų dujų gręžinio ardymo fazę.
● Giliavandenės gręžimo platformos šulinio galvutės įranga:5000 m vandens gylyje išorinis hidrostatinis slėgis yra apie 50 MPa, o viduje jis taip pat turi atlaikyti naftos ir dujų slėgį. Atsparumas korozijai, atitinkantis 0,03 mm per metus korozijos greitį per 30 metų, užtikrina, kad flanšo nereikia keisti per visą jo naudojimo laiką.
● Itin gilus vandens prapūtimo profilaktikos kaminas:BOP valdymo linijos turi itin aukštus sandarinimo patikimumo reikalavimus; ≤10⁻⁵ mbar·L/s nuotėkio greitis atitinka API 16A standarto minimalius nuotėkio reikalavimus, taikomus prapūtimo profilaktikai.
● Poliarinis žemos temperatūros gamtinių dujų perdavimas:89J atsparumas smūgiams esant -70°C gerokai viršija atsparumo žemoje temperatūroje reikalavimus, keliamus dujotiekio inžinerijai poliariniame rate (paprastai ≥27J).
● Jūros naftos telkinio Kalėdų eglutės sistema:Atitinka papildomus testavimo reikalavimus, taikomus itin aukšto slėgio dujų terpės flanšams API 6A PSL 3G specifikacijoje.
Produktas išlaikė API 6A PSL 3G sertifikatą. API 6A yra pagrindinė naftos ir dujų pramonės šulinių įrangos ir Kalėdų eglučių specifikacija, taikoma 14 įrangos kategorijų, įskaitant vožtuvus, flanšus ir pakabas. Produkto specifikacijų lygis padidėja nuo PSL 1 iki PSL 4, o PSL 3G yra papildomas lygis, papildantis pneumatinio bandymo reikalavimus, be PSL 3, taikomus ypač aukšto slėgio scenarijams su dujų terpės rizika.
„Longan“ gamykla įgyvendina visą proceso kokybės kontrolę nuo žaliavos įvežimo patikrinimo iki galutinio produkto išvežimo. Kiekvienas flanšas turi atsekamų medžiagų sertifikatus, terminio apdorojimo kreivės įrašus, matmenų patikrinimo ataskaitas ir hidrostatinių/pneumatinių bandymų ataskaitas. Tarptautiniai pirkėjai gali patikrinti gamybos eigą ir bandymų duomenis internete naudodami užsakymo numerį.
„Longan“ yra adresu Nr. 620 Mingzhu Road, Yongxing Street, Longwan rajonas, Vendžou miestas, Džedziango provincija. Naudodamas aukštos kokybės nerūdijančio plieno žaliavų tiekimą iš „Tsingshan Holding Group“, kartu su savo stipriomis kalimo, terminio apdorojimo ir apdirbimo galimybėmis, ji sukūrė visą gamybos sistemą. Įmonė palaiko šias tinkinimo parinktis:
● Dydžio tinkinimas:Nestandartiniai matmenys, specialūs slėgio rodikliai.
● Privatus ženklinimas:Lazerinis žymėjimas, pakuotės dizainas.
● Masinė gamyba:Lankstus minimalus užsakymo kiekis.
Tarptautiniai pirkėjai gali siųsti techninius reikalavimus pardavimų komandai, kad gautų nemokamus pavyzdžius (taikomi krovinio mokesčiai) ir profesionalias atrankos konsultacijas iš gamybos komandos. Pirmą kartą bendradarbiaujantiems klientams „Longan“ teikia trečiosios šalies tikrinimo agentūros, kuri stebi bandymo paslaugas, kad patikrintų, ar gaminio veikimas atitinka reikalavimus, prieš organizuojant siuntą.
K: Kokiam produkto specifikacijos lygiui produktas priklauso API 6A standarte?
A: Šis produktas praėjo API 6A PSL 3G sertifikatą. API 6A skirsto gaminio specifikacijų lygius į PSL 1, PSL 2, PSL 3, PSL 3G ir PSL 4. PSL 3G reikalauja, kad gaminys atitiktų visus PSL 3 reikalavimus ir išlaikytų papildomus pneumatinius bandymus (paprastai 1,5 karto didesnį vardinį slėgį), taip pat reikalauja griežtesnių medžiagų neardomumo bandymų. Šis lygis yra specialiai sukurtas ypač aukšto slėgio scenarijams, kai kyla dujų nuotėkio rizika.
Kl .: Kokie yra gaminio įrengimo reikalavimai?
A: Montuojant reikia atkreipti dėmesį į šiuos dalykus: Pirmiausia reikia naudoti visą sandarinimo paviršių dengiantį tarpiklį su varžtų skylutėmis. Antra, visą veidą dengiantis flanšas neturi būti tiesiogiai prisukamas varžtais prie pakelto paviršiaus flanšo; jei sistema turi pakeltus priekinius flanšus, juos reikia pakeisti visą paviršių dengiančiais flanšais arba panaudotais adapterio tarpikliais. Trečia, sukimo momentas turi būti taikomas pagal ASME B16.5 standartus, naudojant dvigubos kūginės varžto skylės konstrukciją su sukimo momento veržliarakčiu skersiniu būdu, laipsniškai vienoda išankstine apkrova. Varžtai turi būti iš naujo priveržti po 24 valandų nuo pradinio naudojimo.
Kl .: koks yra plieninių plokščių flanšų atsparumas korozijai?
A: 5000 m giliavandenėje aplinkoje pagal ASTM G111-97 standartinį bandymą 30 metų ekvivalentinis korozijos greitis yra tik 0,03 mm per metus. Remiantis šiuo skaičiavimu, korozijos gylis po 50 metų giliavandenių eksploatavimo metų neviršija 0,05 mm, o tai yra daug mažesnis nei flanšo projektinė korozija (paprastai 3 mm). Šis našumas priskiriamas tankiam gradiento grūdinto didelio anglies plieno paviršiaus sluoksniui ir pasirenkamoms paviršiaus antikorozinėms dangoms (tokioms kaip karštasis cinkavimas, epoksidinė danga).
Kl .: koks yra Longan produkto tiekimo procesas?
A: „Longan“ yra Longvane, Vendžou ir naudoja „Tsingshan Holding Group“ žaliavų pranašumus bei savo kalimo ir apdirbimo galimybes, kad sudarytų visą gamybos sistemą. Standartinio dydžio gaminiai yra sandėlyje ir gali būti išsiųsti per 3 darbo dienas; Individualių produktų pristatymo laikas paprastai yra 15–30 dienų, priklausomai nuo sudėtingumo. Tarptautiniai pirkėjai gali siųsti dydžio reikalavimus adresu sales@longanflanges.com, kad gautų nemokamus pavyzdžius (pavyzdžio mokestis grąžinamas) ir profesionalių patarimų iš gamybos komandos. Bendrovė palaiko dydžio pritaikymą, privatų ženklinimą ir masinę gamybą, padėdamas pirkėjams sumažinti pirkimo riziką ir bendras išlaidas.
Kl .: Kaip galima patikrinti faktinius gaminio veikimo duomenis?
A: „Longan“ sveikina klientus ar trečiųjų šalių tikrinimo agentūras, kad galėtų stebėti našumo bandymus gamykloje. Gamykloje sumontuota 3000 tonų slėgio bandymo mašina, ciklinio nuovargio bandymo stendas, -80°C žemos temperatūros smūgio testeris, giliavandenė aukšto slėgio korozijos modeliavimo kamera. Klientai gali prašyti, kad mėginiams būtų atlikti sprogimo slėgio bandymai, ciklinio nuovargio bandymai arba ekstremalios aplinkos bandymai; bandymų ataskaitas išduoda vidinė laboratorija, turinti CNAS kvalifikaciją.
