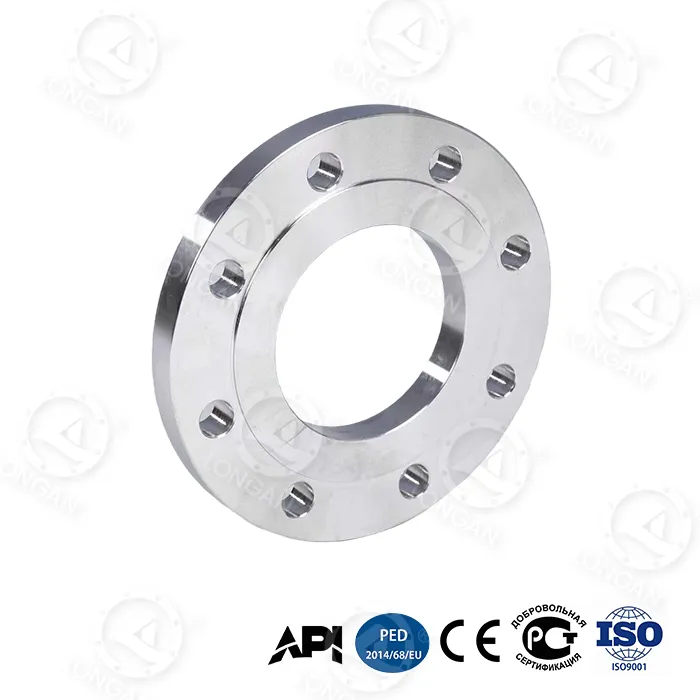

Kaip plokščias suvirinimo flanšas 304 lygus veidas apsaugo nuo nuotėkio?

Straipsnio santrauka:Plokščias suvirinimo flanšas 304 lygus paviršius padeda sukurti patikimą vamzdžio jungtį, kai tinkamai suderintas jo sandarinimo paviršius, tarpiklis, matmenys ir montavimo sąlygos. Wenzhou Longan Flange Co., Ltd., mes gaminame pramoninius flanšus su kalimo, apdirbimo ir bandymo galimybėmis. Šiame straipsnyje paaiškiname, kaip flanšo paviršiaus kokybė, medžiagų pasirinkimas, matmenų tikslumas ir montavimo praktika veikia kartu, siekiant sumažinti nuotėkio riziką pramoninėse vamzdynų sistemose.

Turinys

• Kas sukelia nuotėkį flanšinėje jungtyje?
• Kaip lygus veidas padeda išvengti nutekėjimo?
• Kaip derinti tarpiklį su flanšu?
• Kodėl matmenys ir slėgio įvertinimai yra svarbūs?
• Kaip pirkėjai gali patikrinti flanšo kokybę?
• Kur naudojami 304 lygaus veido flanšai?
• Dažnai užduodami klausimai

Kas sukelia nuotėkį flanšinėje jungtyje?

Flanšo nuotėkis retai priklauso nuo vieno veiksnio. Mūsų patirtis rodo, kad jungtis turi būti laikoma užbaigta, įskaitant flanšo paviršius, tarpiklį, varžtus, vamzdžių išlygiavimą ir eksploatavimo sąlygas. Tinkamo vardinio dydžio flanšas vis tiek gali nutekėti, jei jo sandarinimo paviršius yra pažeistas arba tarpiklis netinkamas proceso skysčiui. Vertinant aPlokščias suvirinimo flanšas 304 lygus paviršius, rekomenduojame prieš įdiegiant patikrinti šias galimas priežastis:

• Nelygūs sandarinimo paviršiai:Iškrypimai, įbrėžimai, įlenkimai arba per dideli paviršiaus nelygumai gali užkirsti kelią tolygiam tarpiklio kontaktui.
• Neteisingas tarpiklio pasirinkimas:Tarpiklis, kuris negali atlaikyti skysčio, temperatūros ar slėgio, gali pablogėti arba prarasti sandarumą.
• Netinkamas vamzdynas:Per didelis vamzdžio įtempis arba blogas išlyginimas gali sukurti netolygias apkrovas flanšinėje jungtyje.
• Netolygi varžtų apkrova:Neteisinga priveržimo seka arba nenuosekli varžtų apkrova gali sumažinti tarpiklio suspaudimą tam tikrose srityse.
• Netinkamos eksploatavimo sąlygos:Slėgio svyravimai, terminis ciklas, vibracija ir korozija gali turėti įtakos ilgalaikiam jungties vientisumui.

Anksti identifikavus šias rizikas, pirkėjų komandos ir projektų inžinieriai gali nustatyti tinkamus gamybos nuokrypius ir montavimo reikalavimus, o ne pasikliauti vien flanšo medžiaga.

Kaip lygus veidas padeda išvengti nutekėjimo?

Lygus sandarinimo paviršius sudaro kontaktinį paviršių tarpikliui tarp dviejų sujungtų komponentų. Kai veido geometrija ir paviršiaus apdaila atitinka nurodytus reikalavimus, tarpiklis gali nuosekliau susispausti ir užpildyti nedidelius paviršiaus nelygumus. Tai padeda sumažinti galimus nuotėkio kelius per jungtį. Tačiau lygus dar nereiškia, kad jis yra sandarus. Tinkama paviršiaus apdaila priklauso nuo tarpiklio medžiagos, flanšo konstrukcijos, taikomo standarto ir eksploatavimo sąlygų. Pernelyg grubus paviršius gali trukdyti kontaktui tarpikliui, o netinkama apdaila arba pažeistas paviršius taip pat gali pakenkti sandarinimui. Norėdami plokščio suvirinimo flanšo 304 lygaus paviršiaus, pirkėjai turėtų patvirtinti tris svarbias charakteristikas:

• Veido lygumas:Sandarinimo paviršius turi neviršyti patvirtintame brėžinyje arba taikomame standarte nurodyto matmenų nuokrypio.
• Paviršiaus šiurkštumas:Reikiama apdaila turi atitikti tarpiklio gamintojo rekomendacijas ir flanšo specifikaciją.
• Paviršiaus būklė:Užbaigtas paviršius turi būti patikrintas, ar nėra matomų įbrėžimų, įlenkimų, korozijos ir apdirbimo defektų, kurie gali turėti įtakos tarpiklio sąlyčiui.

„Wenzhou Longan Flange Co., Ltd.“ kalimo ir apdirbimo darbus atlieka įmonėje, todėl gamybos reikalavimus galima valdyti keliais gamybos etapais. Projektams, kuriems taikomi griežti sandarinimo reikalavimai, pirkėjai prieš gamindami turėtų nurodyti reikiamas plokštumo ir šiurkštumo vertes ir paprašyti tikrinimo įrašų, kad patikrintų atitiktį.

Kaip derinti tarpiklį su flanšu?

Tarpiklis yra svarbi sandarinimo sistemos dalis. Net tinkamai apdirbtas flanšas gali nutekėti, kai jis suporuotas su tarpikliu, kuris nesuderinamas su proceso terpe arba negali išlaikyti pakankamo suspaudimo darbo sąlygomis. Prieš užsakant flanšo komplektą, rekomenduojame su projekto inžinieriumi arba tarpiklių tiekėju patvirtinti šiuos duomenis:

• Skysčių suderinamumas:Patikrinkite atsparumą proceso skysčiui, valymo chemikalams ir kitoms medžiagoms, kurios gali liestis su tarpikliu.
• Temperatūros diapazonas:Patikrinkite ir normalią darbinę temperatūrą, ir numatomus temperatūros pokyčius.
• Slėgio sąlygos:Patvirtinkite, kad tarpiklis tinka nurodytam darbiniam slėgiui ir slėgio svyravimams.
• Tarpiklio matmenys:Patikrinkite vidinį skersmenį, išorinį skersmenį, storį ir reikalingą kontaktinį plotą.
• Flanšo apdaila:Įsitikinkite, kad tarpiklio konstrukcija yra suderinama su nurodytu lygiu arba plokščiu sandarinimo paviršiumi.

Terminas „lygus paviršius“ turėtų būti patvirtintas pagal brėžinį ir taikomą flanšo standartą. Skirtingi standartai ir gamintojai gali naudoti skirtingą apmušalų terminiją, todėl pirkėjai neturėtų manyti, kad kiekvieno plokščio paviršiaus matmenys ar sandarinimo reikalavimai yra vienodi.

Kodėl matmenys ir slėgio įvertinimai yra svarbūs?

Matmenų tikslumas turi įtakos surinkimo ir sandarinimo našumui. Netinkamas varžtų skylių atstumas gali apsunkinti montavimą, o flanšo storis arba paviršiaus geometrija, kuri skiriasi nuo patvirtintos konstrukcijos, gali turėti įtakos jungties apkrovai. Slėgio įvertinimas taip pat reikalauja kruopštaus dėmesio. Flanšas, pagamintas iš 304 nerūdijančio plieno, automatiškai netinka kiekvienam slėgiui ar temperatūrai. Jo leistinos eksploatavimo sąlygos priklauso nuo taikomo standarto, dydžio, konstrukcijos, medžiagos savybių ir darbinės temperatūros. Žemiau esančioje lentelėje pateikiamos pagrindinės specifikacijos, kurias verta patikrinti prieš perkant.

Specifikacija	Ką patikrinti	Reikšmė nutekėjimo prevencijai
Medžiagos klasė	304 nerūdijantis plienas ir nurodytas medžiagų standartas	Palaiko medžiagos tinkamumą ir atsparumą korozijai
Nominalus dydis	DN arba NPS, kiaurymės ir sujungimo vamzdžio matmenys	Padeda užtikrinti teisingą prigludimą ir išlyginimą
Sandarinimo veidas	Veido tipas, lygumas ir nurodytas paviršiaus šiurkštumas	Palaiko pastovų tarpiklio kontaktą
Varžto skylės modelis	Varžto apskritimo skersmuo, skylių skaičius ir skylės skersmuo	Padeda tinkamai sumontuoti ir įkelti varžtus
Slėgis ir temperatūra	Projektavimo sąlygos ir taikomas slėgio įvertinimas	Padeda išvengti naudojimo neviršijant flanšo nustatytų sąlygų
Tarpiklių reikalavimai	Medžiaga, matmenys ir veikimo ribos	Padeda išlaikyti sandarumą tikromis eksploatavimo sąlygomis
Patikrinimo įrašai	Medžiagų sertifikatai ir matmenų patikrinimo rezultatai	Pateikiami įrodymai, kad tiekiamas produktas atitinka specifikaciją

Nestandartiniams projektams Wenzhou Longan Flange Co., Ltd. siūlo pritaikytas flanšo gamybos ir OEM paslaugas. Patvirtinto brėžinio ir išsamių eksploatavimo sąlygų pateikimas pasiūlymo etape padeda sumažinti specifikacijų spragas ir išvengti brangių pakeitimų po pagaminimo.

Kaip pirkėjai gali patikrinti flanšo kokybę?

Kokybės patikros turėtų apimti medžiagą, apdirbimą, matmenis ir atsekamumą, o ne sutelkti dėmesį tik į galutinę išvaizdą. Wenzhou Longan Flange Co., Ltd., mūsų gamybos galimybės apima kalimą, apdirbimą ir bandymus. Bendrovės internetinė ERP sistema palaiko gamybos duomenų valdymą nuo žaliavos įvedimo iki gatavo produkto išsiuntimo. Atliekant patikrinimą arba tiekėjo įvertinimą, siūlome naudoti kontrolinį sąrašą, pavyzdžiui, šį:

• Palyginkite medžiagos sertifikatą ir gaminio identifikaciją su pirkimo užsakymu.
• Išmatuokite flanšo išorinį skersmenį, storį, kiaurymę ir varžto skylės modelį pagal patvirtintą brėžinį.
• Patikrinkite, ar sandarinimo paviršius nepažeistas, ir patikrinkite nurodytą lygumą bei šiurkštumą, naudodami tinkamus matavimo metodus.
• Patvirtinkite, kad flanšo standartas ir slėgio įvertinimas atitinka projekto reikalavimus.
• Patikrinkite medžiagų žymes ir turimus partijos įrašus, kad būtų galima atsekamumą.
• Patikrinkite pakuotę, kad sandarinimo paviršius būtų apsaugotas sandėliavimo ir transportavimo metu.

Reikalingiems vamzdynų projektams prieš pradedant gamybą reikia susitarti dėl tikrinimo kriterijų. Jei projektui reikalingas trečiosios šalies patikrinimas, teigiamas medžiagos identifikavimas ar papildomas bandymas, šie reikalavimai turėtų būti įrašyti pirkimo specifikacijoje.

Kur naudojami 304 lygaus veido flanšai?

304 nerūdijančio plieno flanšai naudojami įvairiuose pramoniniuose vamzdynuose ir įrangos jungtyse, kur jų mechaninės savybės ir atsparumas korozijai atitinka darbo aplinką. Įprastas pritaikymas gali būti su vandeniu susijusios sistemos, bendrieji proceso vamzdynai, pasirinkta maisto perdirbimo įranga ir komunalinės jungtys. Tinkamumas visada turi būti vertinamas pagal faktines naudojimo sąlygas:

• Vandentiekis ir komunaliniai vamzdynai:Atsižvelkite į vandens chemiją, temperatūrą, slėgį ir tarpiklių suderinamumą.
• Maisto perdirbimo įranga:Patikrinkite valymo reikalavimus, paviršiaus apdailos specifikacijas ir taikomus higienos standartus.
• Bendras cheminis apdorojimas:Atidžiai patikrinkite cheminį suderinamumą, ypač kai yra chloridų ar agresyvių medžiagų.
• Pramoninės įrangos jungtys:Patvirtinkite poravimosi matmenis, vibracijos sąlygas ir įrengimo prieigą.

Venžou Longan Flange Co., Ltd. gamina pramoninius flanšus sektoriams, įskaitant naftą ir dujas, naftos chemijos perdirbimą, energijos gamybą ir infrastruktūrą. Tinkamas flanšo tipas ir medžiaga turėtų būti nustatomi pagal inžinerines specifikacijas, o ne vien pramonės pavadinimą.

Dažnai užduodami klausimai

1. Ar lygus paviršius gali visiškai užkirsti kelią flanšo nuotėkiui?

Ne. Tinkamas lygus paviršius padeda užtikrinti pastovų tarpiklio kontaktą, tačiau nuotėkio prevencija taip pat priklauso nuo tarpiklių suderinamumo, varžtų apkrovos, išlygiavimo, eksploatavimo sąlygų ir teisingo montavimo.

2. Kokią paviršiaus apdailą turėčiau nurodyti 304 lygaus veido flanšui?

Reikiama apdaila priklauso nuo flanšo standarto, tarpiklio tipo ir projekto specifikacijos. Pirkėjai brėžinyje turi nurodyti reikiamą šiurkštumą ir lygumą ir su gamintoju patvirtinti taikomą tikrinimo metodą.

3. Ar 304 nerūdijantis plienas tinka koroziniams skysčiams?

Jis tinka daugeliui bendrų aplinkų, bet ne visoms korozinėms terpėms. Chloridai ir tam tikros agresyvios cheminės medžiagos gali sukelti vietinę koroziją. Prieš pasirenkant medžiagą, reikia peržiūrėti proceso skystį, koncentraciją ir darbo temperatūrą.

4. Kokios informacijos reikia norint užsisakyti plokščią suvirinimo flanšą 304 lygaus paviršiaus?

Pateikite vardinį dydį, taikomą standartą, slėgio įvertinimą, medžiagos klasę, paviršiaus tipą, kiekį, pristatymo reikalavimus ir patvirtintą brėžinį, jei įmanoma. Į pirkimo užsakymą įtraukite specialius tikrinimo ir atsekamumo reikalavimus.

5. Ar Wenzhou Longan Flange Co., Ltd. gali tiekti pritaikytus flanšus?

Taip. Įmonė gamina įvairių tipų flanšus ir teikia OEM paslaugas individualiems, nestandartiniams gaminiams. Gamybos galimybė ir pristatymo laikas priklauso nuo matmenų, medžiagos, brėžinio ir užsakymo reikalavimų.

6. Kiek laiko paprastai trunka flanšo gamyba?

Įmonės nurodytas tipinis gamybos laikas yra nuo dviejų iki keturių savaičių, priklausomai nuo produkto sudėtingumo ir darbo krūvio. Prieš pateikdami pirkimo užsakymą, patvirtinkite konkretaus užsakymo tvarkaraštį.

7. Kokių dokumentų pirkėjai turėtų prašyti, kad patikrintų flanšo kokybę?

Priklausomai nuo projekto, pirkėjai gali prašyti medžiagų bandymo sertifikatų, matmenų patikrinimo ataskaitų, atsekamumo įrašų ir taikomų kokybės sistemos dokumentų. Prieš gaminant reikia susitarti dėl bet kokių papildomų bandymų ar trečiosios šalies patikros.

Flanšo nuotėkio prevencija prasideda nuo sandarinimo paviršiaus, tarpiklio, medžiagos ir matmenų suderinimo su faktinėmis eksploatavimo sąlygomis. Plokščias suvirinimo flanšas 304 lygus paviršius gali užtikrinti patikimą jungtį, kai kontroliuojamos gamybos tolerancijos ir laikomasi montavimo reikalavimų. Dėl gaminio specifikacijų ar individualių flanšų užklausų susisiekiteVenžou Longan Flange Co., Ltd.su savo brėžiniais ir projekto reikalavimais.
