Šanchajaus pakraštyje esančioje vandens valymo įmonėje techninės priežiūros komanda keičia dalį cinkuoto plieno vamzdžio. Vamzdis eksploatuojamas daugiau nei dešimtmetį, o cinkuota danga jį apsaugojo nuo korozijos. Įgula turi prijungti naują sekciją prie esamos sistemos. Jie turi dvi galimybes: suvirinti jungtį arba naudoti srieginį flanšą. Suvirinant reikėtų nušlifuoti cinkuotą dangą, todėl suvirinimo zona būtų pažeidžiama korozijai. Tam taip pat reikėtų leidimų karštiesiems darbams ir specializuotos įrangos. Priešingai, srieginį flanšą galima montuoti paprastais rankiniais įrankiais, nepažeidžiant apsauginės dangos ir nereikia atlikti karštų darbų. Štai kodėl cinkuotų vamzdžių sistemos teikia pirmenybę srieginiams flanšams. Pasirinkimas susijęs ne tik su patogumu; Tai yra apsaugos nuo korozijos vientisumo išsaugojimas ir ilgalaikio visos sistemos patikimumo užtikrinimas.
Srieginis flanšas yra flanšo tipas, kuris yra prijungtas prie vamzdžio varžto sriegiu. Galima įsigyti įvairių dydžių ir slėgio įvertinimų, kad tiktų įvairioms reikmėms. Cinkuotų vamzdžių sistemojesrieginis flanšassiūlo keletą pranašumų, palyginti su kitais flanšų tipais, įskaitant suvirinimo kaklelio flanšus, slystamus flanšus ir juosmens jungčių flanšus. Šiame straipsnyje bus nagrinėjamos techninės ir praktinės priežastys, kodėl srieginiai flanšai yra tinkamiausias pasirinkimas cinkuotų vamzdžių sistemoms. Apžvelgsime suvirinimo poveikį cinkuotoms dangoms, srieginių jungčių montavimo efektyvumą, srieginių flanšų sandarinimo savybes ir suderinamumą užtikrinančias medžiagų specifikacijas. Taip pat pateiksime išsamias produkto specifikacijas iš mūsų gamyklos Venžou Longan Flange Co., Ltd.

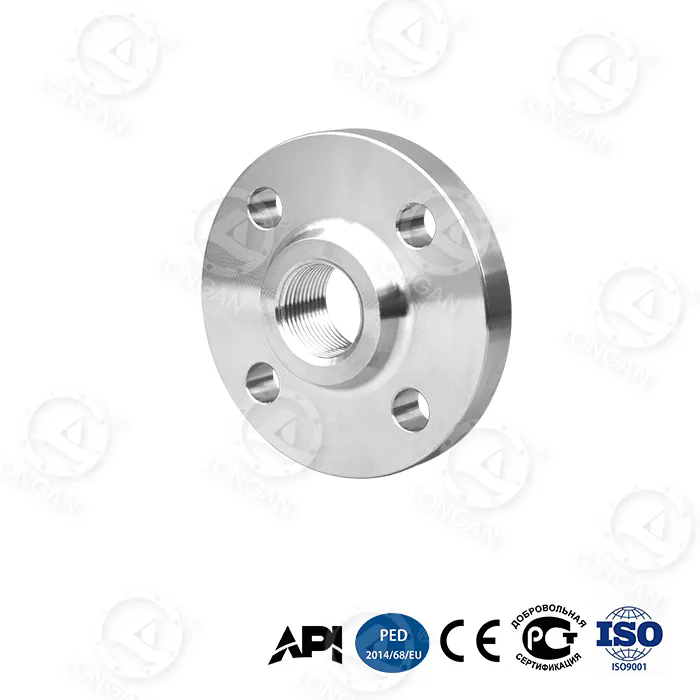

Srieginis flanšas yra vamzdžio flanšas, pritvirtintas prie vamzdžio varžtu. Flanše yra srieginė anga, kuri atitinka išorinį sriegį vamzdžio gale. Norėdami sumontuoti flanšą, vamzdžio galas yra sriegiuotas, o flanšas prisukamas prie vamzdžio. Tada flanšas pritvirtinamas sandarinimo siūle arba atsargine suvirinimo siūle, nors daugelyje žemo slėgio įrenginių suvirinimo nereikia. Srieginė jungtis suteikia mechaninį sandariklį, kuris gali atlaikyti vidutinį slėgį ir temperatūrą. Galimi įvairių dydžių srieginiai flanšai – nuo 1/2 colio iki 24 colių, o slėgio klasės – nuo 150 iki 2500. Jie dažniausiai naudojami vandens valymo, cheminio apdorojimo ir pramoninių vamzdynų sistemose, kur suvirinimas nėra praktiškas ar pageidautinas.
Srieginio flanšo dizainas yra paprastas, bet efektyvus. Flanšo paviršius paprastai yra pakeltas arba plokščias, priklausomai nuo jungiamojo flanšo. Srieginė anga yra apdirbta iki tikslios leistinosios nuokrypos, kad būtų užtikrintas tinkamas prigludimas prie vamzdžio sriegio. Flanšas paprastai yra pagamintas iš kaltinio plieno, lietaus plieno arba nerūdijančio plieno, priklausomai nuo naudojimo. Cinkuotų vamzdžių sistemoje srieginis flanšas taip pat yra cinkuotas, kad atitiktų vamzdį ir apsaugotų nuo korozijos. Žemiau esančioje lentelėje apibendrinami pagrindiniai komponentai ir jų funkcijos.
| Komponentas | Funkcija |
| Flanšo korpusas | Užtikrina konstrukcinį ryšį ir sujungiantį paviršių |
| Srieginė anga | Suderinamas su vamzdžio sriegiu, kad būtų sukurtas mechaninis sandariklis |
| Flanšo veidas | Užtikrina sandarinimo paviršių tarpikliui |
| Varžtų skylės | Leiskite flanšą prisukti prie jungiamojo flanšo |
| Cinkuota danga | Užtikrina flanšo ir jungties apsaugą nuo korozijos |
AtVenžou Longan Flange Co., Ltd., mūsų gamykla gamina įvairių dydžių, slėgio verčių ir medžiagų srieginius flanšus. Mes siūlome cinkuotus srieginius flanšus, kurie yra specialiai sukurti naudoti cinkuotų vamzdžių sistemose. Mūsų flanšai gaminami pagal tarptautinius standartus, įskaitant ANSI B16.5, DIN ir JIS, užtikrinant suderinamumą su daugybe vamzdžių ir jungiamųjų detalių.
Cinkuotas vamzdis yra plieninis vamzdis, padengtas cinko sluoksniu, kad apsaugotų jį nuo korozijos. Cinko danga veikia kaip aukojamas anodas, o tai reiškia, kad ji pirmiausia koroduoja plieną ir apsaugo plieną nuo rūdžių. Ši apsauga veiksminga tol, kol cinko danga išlieka nepažeista. Kai vamzdis suvirinamas, suvirinimo proceso šiluma nudegina cinko dangą karščio paveiktoje zonoje. Dėl to apatinis plienas yra atviras ir pažeidžiamas korozijai. Be to, suvirinimo proceso metu iš išgarinto cinko gali susidaryti toksiški dūmai, kurie gali būti pavojingi suvirintojui. Žemiau esančioje lentelėje apibendrintas suvirinimo poveikis cinkuotam vamzdžiui.
| Efektas | Pasekmė |
| Išdegė cinko danga | Atviras plienas yra pažeidžiamas korozijai |
| Šilumos paveikta zona | Sumažėjusios mechaninės savybės suvirinimo srityje |
| Toksiški dūmai | Pavojus suvirintojų sveikatai; reikalinga ventiliacija ir AAP |
| Reikia pakartotinio dengimo | Papildomas darbas ir medžiagos apsaugai nuo korozijos atkurti |
| Leidimas dirbti karštą darbą | Papildomos saugos procedūros ir prastovos |
Dėl šių efektų suvirinimas yra nepageidautinas cinkuoto vamzdžio sujungimo variantas. Alternatyva – naudoti mechaninę jungtį, kuriai nereikia šilumos. Srieginis flanšas yra viena iš tokių jungčių. Ant srieginio vamzdžio galo prisukus flanšą išsaugoma cinko danga, nepažeista sistemos apsauga nuo korozijos. Savo gamykloje mes suprantame cinkuotos dangos išsaugojimo svarbą. Mūsų srieginiai flanšai sukurti taip, kad užtikrintų patikimą mechaninį sujungimą nepažeidžiant vamzdžio vientisumo.
Srieginio flanšo montavimas yra paprastas mechaninis procesas, kuriame nėra šilumos. Vamzdžio galas įsriegiamas naudojant vamzdžio sriegimo mašiną arba rankinį sriegį. Sriegimo procesas pašalina nedidelį kiekį medžiagos iš vamzdžio galo, tačiau cinko danga likusioje vamzdžio dalyje lieka nepažeista. Tada flanšas prisukamas ant srieginio vamzdžio galo. Siūlai susijungia, kad sukurtų mechaninį sandariklį. Kai kuriais atvejais, siekiant sustiprinti sandarumą, ant sriegių užtepamas sriegio sandariklis arba juosta. Tada flanšas prisukamas varžtais prie jungiamojo flanšo, užbaigiant sujungimą. Visą procesą galima užbaigti paprastais rankiniais įrankiais, nereikalaujant karštųjų darbų leidimų ar specializuotos suvirinimo įrangos. Žemiau esančioje lentelėje apibendrinami srieginio flanšo montavimo veiksmai.
| Žingsnis | Veiksmas | Įranga |
| 1 | Nupjaukite vamzdį iki ilgio | Vamzdžių pjoviklis arba pjūklas |
| 2 | Įsukite vamzdžio galą | Vamzdžių sriegimo mašina arba rankinis sriegiklis |
| 3 | Išvalykite siūlus | Vielinis šepetys arba audinys |
| 4 | Užtepkite siūlų sandariklį | PTFE juosta arba vamzdžių skiedinys |
| 5 | Prisukite flanšą ant vamzdžio | Vamzdžio veržliaraktis |
| 6 | Priveržkite flanšą | Vamzdžio veržliaraktis |
| 7 | Priveržkite flanšą prie sujungimo flanšo | Veržliaraktis arba smūginis veržliaraktis |
Diegimo procesas yra greitas, švarus ir saugus. Jis gali būti atliekamas tose vietose, kur karštas darbas neleidžiamas, pavyzdžiui, sprogioje aplinkoje arba uždarose patalpose. Taip pat nereikia iš naujo padengti suvirinimo zonos, o tai taupo laiką ir medžiagas. Gamykloje pateikiame išsamias montavimo instrukcijas su srieginiais flanšais, o mūsų techninė komanda gali padėti iškilus bet kokiems klausimams.
Srieginio flanšo sandarinimo efektyvumas priklauso nuo sriegio sujungimo kokybės ir tinkamo sriegio sandariklio naudojimo. Tinkamai sumontuota srieginė jungtis gali užtikrinti sandarų sandariklį esant vidutiniam slėgiui ir temperatūrai. Srieginio flanšo slėgio įvertinimas priklauso nuo jo konstrukcijos, medžiagos ir dydžio. Standartiniai srieginiai flanšai yra nuo 150 iki 2500 slėgio klasėse. Žemiau esančioje lentelėje apibendrinami tipiški mūsų srieginių flanšų slėgio ir temperatūros rodikliai.
| Slėgio klasė | Maksimalus slėgis (bar) | Maksimali temperatūra (°C) | Tipiškas taikymas |
| 150 klasė | 20 | 200 | Žemo slėgio vanduo, ŠVOK |
| 300 klasė | 50 | 200 | Vidutinio slėgio vanduo, proceso vamzdynai |
| 600 klasė | 100 | 200 | Aukšto slėgio vanduo, pramoninės sistemos |
| 900 klasė | 150 | 200 | Aukšto slėgio pramoniniai pritaikymai |
| 1500 klasė | 250 | 200 | Labai aukšto slėgio programos |
| 2500 klasė | 420 | 200 | Ekstremalaus slėgio programos |
Svarbu pažymėti, kad srieginės jungties slėgis paprastai yra mažesnis nei to paties dydžio ir klasės suvirintos jungties. Taip yra todėl, kad sriegiai sumažina vamzdžio sienelės storį ir sukuria įtempių koncentraciją. Dėl šios priežasties srieginiai flanšai paprastai naudojami esant žemesniam slėgiui arba kai vamzdžio sienelės storis yra pakankamas sriegiams pritaikyti. Cinkuotų vamzdžių sistemoje srieginio flanšo slėgio vertė turi būti suderinta su vamzdžio ir sistemos slėgio verte. Mūsų gamykloje galime padėti pasirinkti tinkamą slėgio klasę jūsų pritaikymui.
Srieginio flanšo medžiaga turi būti suderinama su vamzdžio medžiaga ir transportuojamu skysčiu. Cinkuotų vamzdžių sistemų flanšas paprastai yra pagamintas iš cinkuoto plieno, kuris atitinka vamzdį ir užtikrina tokio pat lygio apsaugą nuo korozijos. Flanšas taip pat gali būti pagamintas iš nerūdijančio plieno ar kitų medžiagų, jei reikia. Srieginio flanšo specifikacijos apima dydį, slėgio klasę, medžiagą, sriegio tipą ir flanšo paviršiaus tipą. Žemiau esančioje lentelėje apibendrinamos pagrindinės mūsų cinkuotų srieginių flanšų specifikacijos.
| Specifikacija | Parinktys |
| Dydis | Nuo 1/2" iki 24" (DN15 iki DN600) |
| Slėgio klasė | 150, 300, 600, 900, 1500, 2500 |
| Medžiaga | Cinkuotas anglinis plienas, nerūdijantis plienas, kaliojo ketaus |
| Siūlo tipas | NPT, BSPT, BSPP, metrinė |
| Flanšo veidas | Pakeltas veidas (RF), plokščias veidas (FF), žiedinė jungtis (RTJ) |
| Standartinis | ANSI B16.5, DIN, JIS, EN 1092-1 |
| Dengimas | Karštai cinkuotas, galvanizuotas |
„Wenzhou Longan Flange Co., Ltd.“ gamykla gamina srieginius flanšus, kad atitiktų šias specifikacijas ir dar daugiau. Mes galime pritaikyti flanšą, kad jis atitiktų konkrečius projekto reikalavimus, įskaitant specialius dydžius, specialias medžiagas ir specialius siūlų tipus. Mūsų kokybės kontrolės procesas apima matmenų patikrinimą, sriegio matavimą ir slėgio bandymą, siekiant užtikrinti, kad kiekvienas flanšas atitiktų reikiamus standartus.
Renkantis flanšą cinkuotų vamzdžių sistemai, inžinieriai turi keletą variantų, įskaitant suvirinimo kaklelio flanšus, slystamus flanšus, juosmens jungčių flanšus ir srieginius flanšus. Kiekvienas tipas turi savo privalumų ir trūkumų. Žemiau esančioje lentelėje palyginamos pagrindinės šių flanšų tipų charakteristikos.
| Flanšo tipas | Diegimo būdas | Išsaugo cinkuotą dangą | Slėgio įvertinimas | Kaina |
| Srieginis flanšas | Prisukamas ant srieginio vamzdžio | Taip | Vidutinis | Žemas-Vidutinis |
| Suvirinimo kaklo flanšas | Suvirintas prie vamzdžio | Ne (pažeista danga) | Aukštas | Vidutinis-aukštas |
| Slydimo flanšas | Užlipkite ant vamzdžio ir suvirinkite | Ne (pažeista danga) | Vidutinis | Žemas-Vidutinis |
| Juostos jungties flanšas | Naudotas su stubiniu galu; jokio suvirinimo prie vamzdžio | Taip (jei stuburo galas yra cinkuotas) | Vidutinis | Vidutinis |
Kaip parodyta lentelėje, srieginis flanšas yra vienintelis tipas, kuris išsaugo cinkuotą dangą be papildomų komponentų ar procedūrų. Lankstomasis jungties flanšas taip pat gali išsaugoti dangą, jei naudojamas cinkuotas galas, tačiau tam reikia daugiau komponentų ir jis yra brangesnis. Suvirinimo kaklelis ir Slip-On flanšus reikia suvirinti, todėl danga pažeidžiama ir ją reikia padengti iš naujo. Dėl šių priežasčių srieginis flanšas yra tinkamiausias pasirinkimas cinkuotų vamzdžių sistemoms.
1 klausimas: koks didžiausias srieginio flanšo slėgis cinkuotų vamzdžių sistemoje?
Atsakymas: Srieginius flanšus galima įsigyti iki 2500 slėgio klasių. Tačiau maksimalus srieginės jungties slėgis paprastai yra mažesnis nei to paties dydžio ir klasės suvirintos jungties. Taip yra todėl, kad sriegiai sumažina vamzdžio sienelės storį ir sukuria įtempių koncentraciją. Daugumai cinkuotų vamzdžių sistemų pakanka 150 arba 300 klasės flanšų. Wenzhou Longan Flange Co., Ltd., mes galime padėti pasirinkti tinkamą slėgio klasę jūsų programai.
2 klausimas: ar srieginį flanšą galima naudoti esant aukštai temperatūrai?
Atsakymas: Srieginius flanšus galima naudoti esant aukštai temperatūrai, tačiau temperatūros įvertinimas priklauso nuo flanšo ir tarpiklio medžiagos. Standartiniai cinkuoto anglinio plieno flanšai tinka iki 200°C temperatūrai. Aukštesnėms temperatūroms gali prireikti nerūdijančio plieno arba legiruotojo plieno flanšų. Svarbu pasirinkti flanšą ir tarpiklį, atitinkantį sistemos darbinę temperatūrą.
3 klausimas: kokio tipo sriegio sandariklis turėtų būti naudojamas su srieginiu flanšu?
Atsakymas: PTFE juosta arba vamzdžių tirpalas dažniausiai naudojamas kaip sriegių sandariklis srieginiams flanšams. PTFE juosta yra lengvai klijuojama ir gerai sandarina vandenį bei daugelį kitų skysčių. Pipe dope yra pasta, kuri tepama ant sriegių ir užtikrina tvirtesnį sandariklį esant didesniam slėgiui. Pasirinkimas priklauso nuo naudojimo ir tiekiamo skysčio. Visada laikykitės gamintojo rekomendacijų dėl sandariklio.
4 klausimas: kaip užtikrinti, kad jungtis su srieginiu flanšu būtų be nuotėkio?
Atsakymas: Norėdami užtikrinti, kad jungtis būtų nesandari, atlikite šiuos veiksmus: kruopščiai išvalykite sriegius, tolygiai užtepkite sriegio sandariklį, tvirtai prisukite flanšą ant vamzdžio, tada priveržkite vamzdžio veržliarakčiu. Nepriveržkite per daug, nes galite pažeisti sriegius arba įtrūkti flanšu. Jei yra, naudokite kalibruotą sukimo momento veržliaraktį. Galiausiai priveržkite flanšą prie jungiamojo flanšo, priverždami varžtus žvaigždute, kad būtų užtikrintas tolygus tarpiklio slėgis. Mūsų gamykla pateikia išsamias montavimo instrukcijas su mūsų srieginiais flanšais.
5 klausimas: ar cinkuoti srieginiai flanšai tinkami geriamojo vandens sistemoms?
Atsakymas: Taip, cinkuoti srieginiai flanšai yra tinkami geriamojo vandens sistemoms, jei cinkavimas atliekamas pagal standartą, patvirtintą kontaktui su geriamuoju vandeniu. Cinko danga yra inertiška ir į vandenį neišplauna kenksmingų medžiagų. Mūsų gamykloje mes naudojame karštąjį cinkavimą, kuris atitinka ASTM A153 ir kitus atitinkamus geriamojo vandens standartus.
Cinkuotų vamzdžių sistemos teikia pirmenybę srieginiams flanšams, nes jie siūlo montavimo efektyvumo, apsaugos nuo korozijos ir jungties vientisumo derinį, kuriam neprilygsta joks kitas flanšo tipas. Dėl srieginės jungties nereikia suvirinti, o tai pažeistų cinkuotą dangą ir vamzdį sukeltų korozija. Tai leidžia greitai, švariai ir saugiai montuoti be karštų darbų leidimų ar specializuotos įrangos. Jis išsaugo cinko dangą, užtikrindamas, kad visos sistemos apsauga nuo korozijos išliktų nepažeista. Jis užtikrina patikimą, sandarų sandariklį esant vidutiniam slėgiui ir temperatūrai. Wenzhou Longan Flange Co., Ltd., mūsų gamykla gamina aukštos kokybės srieginius flanšus, sukurtus specialiai cinkuotų vamzdžių sistemoms. Naudojame tik geriausias medžiagas ir laikomės griežtų kokybės kontrolės procedūrų, siekdami užtikrinti, kad kiekvienas flanšas atitiktų aukščiausius veikimo ir patikimumo standartus.
Nesvarbu, ar projektuojate naują cinkuotų vamzdžių sistemą, ar prižiūrite esamą, kviečiame susisiekti su mūsų technine komanda ir aptarti jūsų poreikius. Galime pateikti išsamias gaminio specifikacijas, pagalbą pasirenkant medžiagas ir pritaikymo palaikymą. Dėl mūsų įsipareigojimo siekti kokybės ir klientų pasitenkinimo esame patikimi vandens valymo, pramoninių ir komercinių vamzdynų projektų partneriai visame pasaulyje.
Susisiekite su Wenzhou Longan Flange Co., Ltd. šiandienaptarti srieginio flanšo reikalavimus ir sužinoti, kaip mūsų flanšai gali pagerinti jūsų cinkuotų vamzdžių sistemos patikimumą ir efektyvumą.
