Puslaidininkių gamybos įrenginyje gamybos procese naudojamų dujų ir cheminių medžiagų grynumas matuojamas dalimis trilijonui. Viena dulkių dalelė, drėgmės pėdsakas ar mikroskopinis nuotėkis gali sugadinti visą vaflių partiją. Vamzdynų sistemos, pernešančios šias itin grynas dujas ir chemines medžiagas, yra vienos reikliausių bet kurioje pramonės šakoje. Kiekvienas komponentas – kiekvienas vožtuvas, kiekviena jungtis, kiekvienas flanšas – turi atitikti griežtus švaros, medžiagos grynumo ir sandarumo standartus. Srieginis flanšas yra vienas iš svarbiausių šių didelio grynumo linijų komponentų. Jis suteikia galimybę sujungti vamzdžius, vožtuvus ir įrangą, išlaikant itin švarios aplinkos vientisumą.
Klausimas, kaip srieginis flanšas aptarnauja didelio grynumo puslaidininkines linijas, yra dizaino, medžiagų ir gamybos tikslumo klausimas. Flanšas turi būti pagamintas iš labai gryno nerūdijančio plieno, paprastai 316L arba 316L VAR, kuris yra atsparus korozijai ir sumažina dujų išsiskyrimą. Jo paviršius turi būti lygus, pasyvus, kuris neleidžia dalelėms sukibti ir skatina valymą. Jis turi būti apdirbtas iki tikslių leistinų nuokrypių, kad būtų užtikrintas sandarus sandarumas. Jis turi būti kruopščiai išvalytas ir supakuotas, kad būtų išvengta užteršimo montavimo metu. Šiame straipsnyje bus nagrinėjamas srieginio flanšo vaidmuo puslaidininkių didelio grynumo linijose, apimantis medžiagų reikalavimus, dizaino ypatybes, gamybos procesus ir kokybės kontrolės priemones, užtikrinančias našumą. Taip pat pateiksime išsamias specifikacijasSrieginiai flanšaiiš mūsų gamyklos Venžou Longan Flange Co., Ltd.

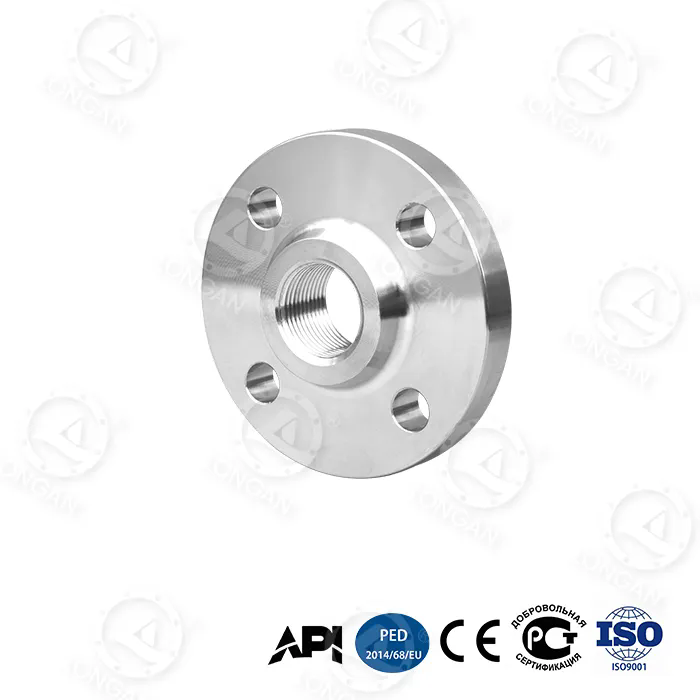

Srieginis flanšas yra flanšo tipas, pritvirtintas prie vamzdžio sriegine jungtimi. Flanše yra srieginė anga, kuri atitinka išorinius sriegius vamzdžio gale. Flanšas prisukamas prie vamzdžio ir paprastai tvirtinamas sandarinimo siūle arba galine suvirinimo siūle, kad būtų išvengta nuotėkio ir būtų užtikrintas konstrukcijos vientisumas. Srieginiai flanšai naudojami įvairiose vamzdynų sistemose, tačiau jie ypač vertingi puslaidininkių įrenginiuose, nes juos galima lengvai surinkti ir išardyti ankštose erdvėse. Skirtingai nuo suvirintų flanšų, kuriems reikalinga suvirinimo įranga ir kvalifikuoti suvirintojai, srieginius flanšus galima montuoti paprastais įrankiais. Dėl to jie idealiai tinka naudoti, kai erdvė yra ribota arba kur gali tekti keisti vamzdynų sistemą. Žemiau esančioje lentelėje apibendrintas dažniausiai naudojamas srieginių flanšų naudojimas puslaidininkių įrenginiuose.
| Taikymas | Aprašymas | Pagrindiniai reikalavimai |
| Masinis dujų pristatymas | Azoto, argono, vandenilio ir deguonies transportavimas | Didelis grynumas, sandarumas |
| Specialios dujų linijos | Silano, amoniako ir kitų technologinių dujų transportavimas | Atsparumas korozijai, švara |
| Cheminių medžiagų pristatymas | Rūgščių, bazių ir tirpiklių transportavimas | Cheminis suderinamumas, didelis grynumas |
| Išmetimo linijos | Išmetamųjų dujų transportavimas iš proceso įrankių | Atsparumas korozijai, sandarumas |
| Aušinimo vandens linijos | Aušinimo vandens transportavimas įrangai | Atsparumas korozijai, patikimumas |
AtVenžou Longan Flange Co., Ltd., mūsų gamykla specializuojasi didelio grynumo srieginių flanšų, skirtų puslaidininkių pramonei, gamyboje. Turime didelę patirtį gaminant flanšus, atitinkančius griežtus šios reiklios rinkos reikalavimus. Mūsų inžinierių komanda glaudžiai bendradarbiauja su klientais, kad suprastų konkrečius jų reikalavimus ir pasiūlytų optimalų flanšo sprendimą.
Srieginiame flanše naudojamos medžiagos grynumas yra labai svarbus norint išlaikyti vamzdžiu tekančių dujų ar cheminių medžiagų grynumą. Netgi nedideli metalo priemaišų kiekiai gali prasiskverbti į proceso srovę, užteršti produktą ir sumažinti išeigą. Labiausiai paplitusi medžiaga didelio grynumo puslaidininkių flanšams yra 316L nerūdijantis plienas, kuriame yra mažai anglies ir molibdeno, kad būtų padidintas atsparumas korozijai. Siekiant dar didesnių grynumo reikalavimų, naudojamas 316L VAR (vacuum arc remelted) plienas. VAR plienas turi mažiau intarpų ir mikroelementų, todėl jis yra švaresnis ir atsparesnis dujų išsiskyrimui. Žemiau esančioje lentelėje palyginama standartinio 316L ir 316L VAR nerūdijančio plieno sudėtis ir savybės.
| Elementas / nuosavybė | 316L nerūdijantis plienas | 316L VAR nerūdijantis plienas |
| Anglies (C) maks | 0,03 % | 0,03 % |
| Chromas (Cr) | 16–18 proc. | 16–18 proc. |
| Nikelis (Ni) | 10–14 proc. | 10–14 proc. |
| Molibdenas (Mo) | 2-3% | 2-3% |
| Inkliuzai | Standartiniai lygiai | Labai žemas |
| Išmetimo norma | Standartinis | Žemas |
| Atsparumas korozijai | Geras | Puikiai |
| Kaina | Žemesnis | Aukštesnis |
Savo gamykloje žaliavas tiekiame iš sertifikuotų tiekėjų, kurie specializuojasi didelio grynumo nerūdijančio plieno gamyboje. Mes tikriname kiekvienos plieno partijos sudėtį naudodami spektroskopinę analizę, kad įsitikintume, jog ji atitinka mūsų specifikacijas. Taip pat atliekame papildomus valymo ir pasyvavimo veiksmus, kad pašalintume bet kokį paviršiaus užteršimą. Mūsų tikslas yra pateikti srieginius flanšus, kurie būtų tokie pat švarūs, kaip ir jų naudojamos linijos.
Srieginio flanšo paviršiaus apdaila yra labai svarbus veiksnys naudojant didelio grynumo puslaidininkius. Grubus paviršius gali sulaikyti daleles, drėgmę ir mikroorganizmus, kurie vėliau gali patekti į proceso srautą. Kita vertus, lygų paviršių lengviau valyti ir jame mažiau teršalų. Paviršiaus apdaila paprastai matuojama Ra (vidutinis aritmetinis šiurkštumas) arba RMS (vidutinis kvadratinis šiurkštumas). Naudojant puslaidininkius, paviršiaus apdaila turi būti Ra 0,4 µm arba geresnė. Svarbiausioms reikmėms, pvz., ypač didelio grynumo dujų linijoms, gali reikėti Ra 0,25 µm ar geresnio paviršiaus apdailos. Žemiau esančioje lentelėje apibendrinami skirtingų puslaidininkių taikomųjų medžiagų paviršiaus apdailos reikalavimai.
| Taikymas | Paviršiaus apdaila (Ra) | Valymo būdas | Tipiškas naudojimas |
| Bendras didelis grynumas | 0,4 µm | Mechaninis poliravimas | Birių dujų linijos |
| Itin aukšto grynumo | 0,25 µm | Elektropoliravimas | Specialios dujų linijos |
| Kritinis procesas | 0,13 µm | Elektropoliravimas + pasyvavimas | Proceso dujų linijos |
| Cheminių medžiagų pristatymas | 0,25–0,4 µm | Elektropoliravimas | Rūgščių ir tirpiklių linijos |
Venžou Longan Flange Co., Ltd., mūsų gamykla naudoja pažangias apdirbimo ir poliravimo technologijas, kad pasiektų reikiamą paviršiaus apdailą. Naudojame CNC tekinimo stakles su deimantiniais įrankiais, kad gautume lygų paviršių ant flanšo paviršiaus ir kiaurymės. Siekiant didesnio grynumo reikalavimų, siūlome elektropoliravimą, kurio metu nuo paviršiaus pašalinamas plonas medžiagos sluoksnis ir gaunama veidrodinė apdaila. Elektropoliravimas taip pat padidina nerūdijančio plieno atsparumą korozijai, praturtindamas chromo kiekį paviršiuje. Mūsų kokybės kontrolės komanda matuoja kiekvieno flanšo paviršiaus apdailą profilometru, kad įsitikintų, jog jis atitinka nurodytus reikalavimus.
Sandarus sandariklis yra būtinas bet kuriam didelio grynumo puslaidininkinės linijos komponentui. Netgi esant mikroskopiniam nuotėkiui į sistemą gali patekti drėgmė arba deguonis, užteršti proceso dujas ir sumažinti išeigą. Srieginis flanšas turi būti suprojektuotas taip, kad užtikrintų patikimą sandarinimą esant sistemos darbiniam slėgiui ir temperatūrai. Pagrindinės konstrukcijos ypatybės, užtikrinančios sandarų sandarumą, yra flanšo paviršiaus konstrukcija, tarpiklis ir sriegio konstrukcija. Flanšo paviršius paprastai yra pakeltas paviršius arba plokščias paviršius su koncentriniu grioveliu. Tarpiklis paprastai yra metalinis arba elastomero žiedas, suspaustas tarp flanšo paviršių. Sriegio konstrukcija paprastai yra kūginis arba lygiagretus sriegis, užtikrinantis tvirtą flanšo ir vamzdžio prigludimą. Žemiau esančioje lentelėje apibendrinamos dizaino ypatybės ir jų funkcijos.
| Dizaino funkcija | Funkcija | Tipinė specifikacija |
| Flanšo veidas | Užtikrina sandarinimo paviršių | Pakeltas veidas, plokščias veidas arba su grioveliais |
| Tarpiklis | Suspaustas tarp veidų, kad užsandarintų | Metalinis arba elastomero žiedas |
| Siūlas | Jungia flanšą prie vamzdžio | NPT, BSPT arba metrinė lygiagreta |
| Sandarinimo suvirinimas | Užtikrina pirminį sandarumą ir konstrukcijos vientisumą | Visiškas įsiskverbimo suvirinimas |
| Varžtų skylės | Suspauskite tarpiklį | Tikslus atstumas ir skersmuo |
Mūsų gamykloje mes suprojektuojame savo srieginius flanšus, kad būtų užtikrintas sandarus sandarumas sudėtingiausiuose puslaidininkių įrenginiuose. Mes naudojame tikslų apdirbimą, kad užtikrintume, jog flanšo paviršius yra plokščias ir lygiagretus, o varžtų skylės yra tinkamai išdėstytos. Taip pat siūlome daugybę tarpiklių, kad atitiktų skirtingus proceso reikalavimus. Mūsų kokybės kontrolės komanda patikrina kiekvieną flanšo sandarumą prieš išsiunčiant, kad patikrintų jo sandarumą.
Puslaidininkiams skirto srieginio flanšo valymas ir pakavimas yra tokie pat svarbūs kaip ir projektavimas bei gamyba. Tobulai pagamintas flanšas vis tiek gali užteršti proceso liniją, jei jis nėra tinkamai išvalytas ir supakuotas. Puslaidininkinių flanšų valymo procesas paprastai apima kelis etapus: riebalų šalinimą, ėsdinimą, pasyvavimą ir skalavimą itin grynu vandeniu. Riebalų šalinimas pašalina alyvas ir riebalus iš apdirbimo operacijų. Marinuojant pašalinamos nuosėdos ir oksidų sluoksniai. Pasyvavimas padidina chromo oksido sluoksnį ant paviršiaus, o tai pagerina atsparumą korozijai. Skalaujant itin grynu vandeniu pašalinami visi likę teršalai. Išvalytas flanšas išdžiovinamas ir supakuojamas švarioje patalpoje. Žemiau esančioje lentelėje apibendrinamas valymo ir pakavimo procesas.
| Žingsnis | Tikslas | Tipiškas metodas |
| Nuriebalinimas | Pašalinkite alyvas ir riebalus | Valymas tirpikliu arba šarminiu būdu |
| Marinavimas | Pašalinkite apnašas ir oksidą | Rūgštinė vonia (azoto + vandenilio fluorido) |
| Pasyvavimas | Pagerinkite chromo oksido sluoksnį | Azoto rūgšties vonia |
| Skalavimas | Pašalinkite rūgšties likučius | Itin grynas vanduo (18 MΩ·cm) |
| Džiovinimas | Pašalinkite drėgmę | Džiovinimas azotu arba vakuuminis džiovinimas |
| Pakuotė | Neleiskite užteršti transportavimo metu | Švarių patalpų pakavimas į maišus (100 ar geresnė klasė) |
„Wenzhou Longan Flange Co., Ltd.“ gamykloje yra skirta švari patalpa puslaidininkinių srieginių flanšų galutiniam valymui ir pakavimui. Naudojame itin gryną vandenį, kurio savitoji varža yra 18 MΩ·cm, kad ant paviršiaus neliktų joninių teršalų. Taip pat atliekame galutinio produkto dalelių skaičiavimą, kad patikrintume, ar jis atitinka mūsų klientų švaros reikalavimus. Mūsų pakuotė sukurta taip, kad būtų išvengta užteršimo transportavimo ir sandėliavimo metu, ir ją galima atidaryti švarioje patalpoje, neįtraukiant dalelių.
Pagrindinės puslaidininkinių srieginių flanšų specifikacijos apima dydį, slėgio įvertinimą, medžiagą, paviršiaus apdailą, sriegio tipą ir švarumo lygį. Žemiau esančioje lentelėje pateikiama tipiškų mūsų puslaidininkinių srieginių flanšų specifikacijų santrauka.
| Specifikacija | Diapazonas | Pastabos |
| Dydis | 1/4" - 4" | Galimi metriniai dydžiai |
| Slėgio įvertinimas | 150 klasė – 600 klasė | Galimi aukštesni įvertinimai |
| Medžiaga | 316L, 316L VAR | Sertifikuota pagal ASTM A182 |
| Paviršiaus apdaila | Ra 0,4 µm – 0,13 µm | Elektropoliruotas kritinėms reikmėms |
| Siūlo tipas | NPT, BSPT, metrinė | Parenkama pagal vamzdynų sistemą |
| Švaros lygis | 100 klasės švarus kambarys | Dalelių skaičius patikrintas |
| Pakuotė | Švaraus kambario krepšys | Dvigubas maišelis apsaugai |
| Sertifikatai | Medžiagos sertifikatas, švaros sertifikatas | Atsekamumas iki šilumos skaičiaus |
Savo gamykloje mes gaminame srieginius flanšus, kad atitiktų šias specifikacijas ir dar daugiau. Mes galime pritaikyti dydį, medžiagą, paviršiaus apdailą ir sriegio tipą, kad atitiktų jūsų konkrečius reikalavimus. Mūsų kokybės kontrolės sistema apima matmenų patikrinimą, medžiagų sertifikavimą, paviršiaus apdailos matavimą ir švaros patikrinimą, siekiant užtikrinti, kad kiekvienas flanšas atitiktų mūsų aukštus standartus.
1 klausimas: kuo skiriasi srieginis flanšas ir suvirintas flanšas?
Atsakymas: Srieginis flanšas pritvirtinamas prie vamzdžio prisukant jį ant išorinių vamzdžio sriegių. Suvirintas flanšas tvirtinamas privirinant jį prie vamzdžio. Srieginius flanšus lengviau sumontuoti ir nuimti, todėl jie puikiai tinka naudoti, kai erdvė yra ribota arba kur gali tekti keisti vamzdynų sistemą. Suvirinti flanšai užtikrina tvirtesnę, sandaresnę jungtį ir yra tinkami naudoti esant aukštam slėgiui arba aukštai temperatūrai. Puslaidininkių įrenginiuose srieginiai flanšai dažnai naudojami mažesnėms linijoms, o suvirinti flanšai – didesnėms, kritiškesnėms linijoms.
2 klausimas: kodėl 316L VAR nerūdijantis plienas naudojamas puslaidininkiniams flanšams?
Atsakymas: 316L VAR (vakuuminis lankas perlydytas) nerūdijantis plienas yra pageidaujamas puslaidininkių flanšams, nes jame yra mažiau intarpų ir mikroelementų nei standartiniame 316L pliene. Dėl to jis yra švaresnis, atsparesnis korozijai ir mažiau linkęs išsiskirti. Dujų pašalinimas yra įstrigusių dujų išsiskyrimas iš medžiagos, kurios gali užteršti proceso srautą. VAR plienas gaminamas lydant plieną vakuume, kuris pašalina ištirpusias dujas ir lakias priemaišas.
3 klausimas: kas yra elektropoliravimas ir kodėl jis svarbus puslaidininkiniams flanšams?
Atsakymas: Elektropoliravimas – tai elektrocheminis procesas, kurio metu nuo metalinės dalies paviršiaus pašalinamas plonas medžiagos sluoksnis. Jis naudojamas siekiant pagerinti paviršiaus apdailą, padidinti atsparumą korozijai ir pašalinti teršalus. Puslaidininkinių flanšų atveju elektropoliravimas yra svarbus, nes jis sukuria lygų, pasyvų paviršių, kurį lengva valyti ir atsparus dalelių sukibimui. Lygus paviršius taip pat sumažina paviršiaus plotą, skirtą dujų išleidimui, pagerindamas proceso srauto grynumą.
4 klausimas: kaip patikrinti srieginio flanšo švarumą?
Atsakymas: Srieginio flanšo švarumą galima patikrinti keliais metodais, įskaitant vizualinį patikrinimą, dalelių skaičiaus analizę ir paviršiaus analizę. Vizuali apžiūra mikroskopu gali atskleisti dideles daleles ir paviršiaus defektus. Dalelių skaičiaus analizė apima flanšo skalavimą ypač grynu vandeniu ir dalelių skaičiavimą skalavimo vandenyje. Paviršiaus analizės metodai, tokie kaip rentgeno fotoelektroninė spektroskopija (XPS), gali aptikti paviršiuje esančius teršalų pėdsakus. Wenzhou Longan Flange Co., Ltd., mes naudojame šių metodų derinį, kad patikrintume flanšų švarumą.
5 klausimas: ar srieginius flanšus galima naudoti itin didelio grynumo dujų linijose?
Atsakymas: Taip, srieginiai flanšai gali būti naudojami itin didelio grynumo dujų linijose, jei jie pagaminti pagal atitinkamas specifikacijas. Flanšas turi būti pagamintas iš labai grynos medžiagos, pvz., 316L VAR nerūdijančio plieno, ir turi būti lygaus, elektropoliruoto paviršiaus. Sriegiai turi būti tikslūs, o flanšo paviršius turi būti plokščias ir lygiagretus. Flanšas taip pat turi būti kruopščiai išvalytas ir supakuotas į švarią patalpą. Kai šios sąlygos yra įvykdytos, srieginiai flanšai gali užtikrinti patikimą ir sandarų aptarnavimą itin didelio grynumo dujų linijose.
Srieginis flanšas vaidina svarbų vaidmenį puslaidininkių didelio grynumo linijose. Tai užtikrina patikimą, sandarią jungtį, kuri palaiko per sistemą tekančių dujų ir cheminių medžiagų grynumą. Jo veikimas priklauso nuo medžiagos, konstrukcijos, gamybos tikslumo ir galutinio gaminio švarumo. Wenzhou Longan Flange Co., Ltd., mūsų gamykla turi patirties ir įrangos, reikalingos didelio grynumo srieginiams flanšams, atitinkantiems griežčiausius puslaidininkių pramonės reikalavimus, gaminti. Naudojame sertifikuotą 316L ir 316L VAR nerūdijantį plieną, precizinį apdirbimą, elektropoliravimą ir švarių patalpų pakuotes, kad užtikrintume, jog kiekvienas mūsų gaminamas flanšas yra paruoštas naudoti svarbiausiose srityse.
Nesvarbu, ar statote naują puslaidininkių gamyklą, ar prižiūrite esamą, kviečiame susisiekti su mumis ir aptarti srieginio flanšo reikalavimus. Galime pateikti pavyzdžius, techninius duomenis ir pritaikytus sprendimus. Mūsų įsipareigojimas kokybei ir klientų pasitenkinimas padarė mus patikimu partneriu puslaidininkių gamintojams visame pasaulyje.
Susisiekite su Wenzhou Longan Flange Co., Ltd. šiandienaptarti jūsų didelio grynumo srieginio flanšo reikalavimus ir sužinoti, kaip mūsų produktai gali pagerinti jūsų puslaidininkių linijų patikimumą ir grynumą.
