A kojinėst flanšasyra svarbus vamzdyno komponentas, skirtas mažo skersmens, aukšto slėgio ir aukštos temperatūros sistemoms. Šiame išsamiame vadove paaiškiname, kas yra lizdo flanšas, kaip jis veikia, jo konstrukcijos pranašumai, matmenų standartai, medžiagų pasirinkimo galimybės ir kodėl tai tebėra pageidaujamas sprendimas saugai svarbiose pramonės šakose, pvz., naftos ir dujų, chemijos perdirbimo, ir energijos gamyba. Remdamiesi realia inžinerine praktika ir gamybos patirtimiLonganas, šis straipsnis padeda inžinieriai, pirkėjai ir projektų vadovai užtikrintai priima pagrįstus sprendimus.

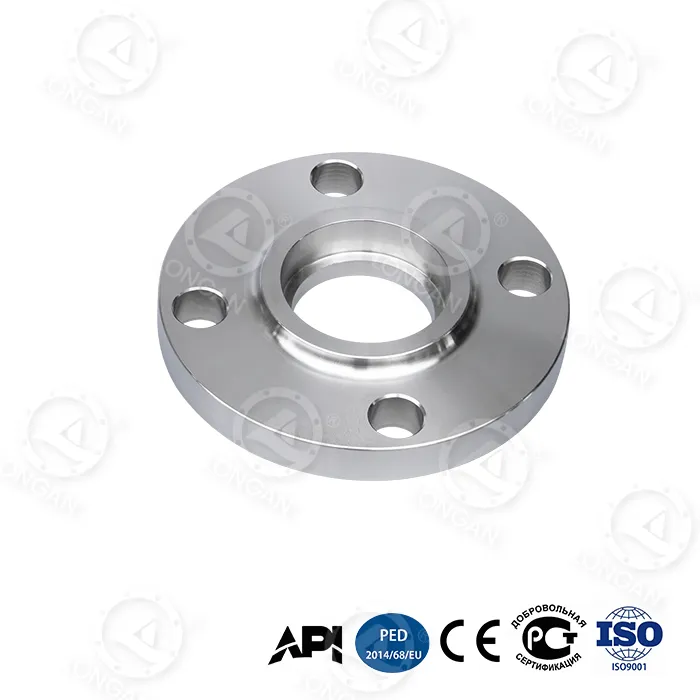

A lizdo flanšas, taip pat žinomas kaip lizdinis suvirinimo flanšas, yra vamzdžio flanšo tipas, suprojektuotas su įleidžiamu lizdu leidžia įkišti vamzdį prieš suvirinant išorinį kraštą. Skirtingai nuo slydimo flanšų, vamzdis nepraeina per flanšo angą; vietoj to jis sustoja lizdo viduje ir sukuria kompaktišką ir patikimą jungtį.
Lizdų flanšai pirmiausia naudojamimaži vardiniai vamzdžių dydžiai, paprastai NPS nuo ½″ iki 3″, kur aukštas slėgis, aukšta temperatūra ir erdvės apribojimai reikalauja geresnio jungties vientisumo.
Išsamias produkto specifikacijas galite peržiūrėti tiesiogiai išLonganas lizdo flanšo gamybos puslapis, kuriame aprašomos medžiagų galimybės, slėgio klasės ir apdirbimo tikslumas.
Kištukinio flanšo konstrukcijos principas yra paprastas, bet efektyvus: ribojant vamzdžių judėjimą ir koncentruojant suvirinimo įtempį išorėje sumažina vidinių suvirinimo defektų riziką.
Vamzdis įkišamas į lizdą, kol pasiekia petį, tada šiek tiek patraukiamas atgal (paprastai 1,6 mm), kad būtų galima šiluminiam plėtimuisi. Išorėje uždedama filialo siūlė, tvirtai pritvirtindama vamzdį prie flanšo korpuso.
Dėl šios konstrukcijos nereikia visiškai įsiskverbti sandūrinių suvirinimo siūlių, todėl sutrumpėja suvirinimo laikas ir išlaikomas mechaninis stiprumas.
Lizdų flanšai plačiai naudojami aukšto slėgio sistemose dėl šių privalumų:
Pramonės šakos, kurios labai priklauso nuo lizdų flanšų, apima:
| Medžiaga | Standartinis | Tipiškas taikymas |
|---|---|---|
| Anglies plienas | ASTM A105 | Bendrieji aukšto slėgio vamzdynai |
| Nerūdijantis plienas | ASTM A182 F304/F316 | Korozinės ir higieninės sistemos |
| Legiruotasis plienas | ASTM A182 F11/F22 | Aukštos temperatūros paslaugos |
„Longan“ siūlo visišką medžiagų atsekamumą ir PMI testavimą, kad įsitikintų, jog kiekvienas lizdo flanšas atitinka projekto specifikacijas.
Lizdų flanšai gaminami pagal pagrindinius pasaulinius standartus:
Slėgio klasės paprastai svyruoja nuo 150 iki 2500 klasės, todėl lizdų flanšai tinka ekstremalioms eksploatavimo sąlygoms.
| Flanšo tipas | Jėga | Įprastų dydžių diapazonas | Naudojimo dėklas |
|---|---|---|---|
| Lizdas Flanšas | Aukštas | Mažas skersmuo | Aukšto slėgio ir kompaktiškos sistemos |
| Slysti ant flanšo | Vidutinis | Platus | Žemas ar vidutinis slėgis |
| Suvirinimo kaklo flanšas | Labai Aukštas | Visi dydžiai | Kritinės įtampos sistemos |
„Longan“ lizdų flanšai gaminami naudojant CNC apdirbimą, griežtą matmenų tikrinimą ir visišką atitiktį tarptautinius standartus. Kiekviena partija yra vizualiai apžiūrima, mechaniniai bandymai ir paviršiaus apdorojimo patikra.
Ši gamybos disciplina užtikrina, kad kiekvienas pristatytas lizdo flanšas patikimai veiktų sudėtingoje aplinkoje.
Taip, tinkamai suvirinus ir sumontuotus, lizdų flanšai gerai veikia ciklinio slėgio sąlygomis.
Didesni skersmenys padidina įtempių koncentraciją ir suvirinimo sunkumus, todėl kiti flanšų tipai tampa praktiškesni.
absoliučiai. Nerūdijančio plieno ir lydinių variantai užtikrina puikų atsparumą korozijai.
Tinkamo lizdo flanšo pasirinkimas priklauso ne tik nuo specifikacijų – tai ir ilgalaikė sistemos sauga, našumas ir ekonomiškumas. Turėdama įrodytą gamybos patirtį ir pasaulinį projektų palaikymą, „Longan“ yra pasiruošusi padėti jums pasirinkti patikimiausią sprendimą jūsų programai.
Jei planuojate naują projektą arba jums reikia techninės pagalbos,susisiekite su mumisšiandien aptarsime jūsų lizdo flanšo reikalavimus su mūsų inžinierių komanda.
