Didelio dydžio flanšaivaidina svarbų vaidmenį didelio skersmens ir aukšto slėgio vamzdynų sistemose, naudojamose tokiose pramonės šakose kaip nafta ir dujos, energijos gamyba, naftos chemijos perdirbimas ir inžinerija atviroje jūroje. Norint pasirinkti tinkamą didelio dydžio flanšą, reikia įvertinti daugybę veiksnių, įskaitant flanšo tipą, medžiagą, slėgio įvertinimą, gamybos standartus ir montavimo sąlygas.
Šiame išsamiame vadove paaiškinama, kaip pasirinkti tinkamo didelio dydžio flanšą jūsų vamzdynų sistemai, apimant techninius aspektus, pramonės standartus, įprastas programas ir geriausią praktiką, padedančią inžinieriams, pirkimų vadovams ir projektų savininkams priimti pagrįstus sprendimus.
Turinys
- Kas yra didelio dydžio flanšas?
- Didelio dydžio flanšų pritaikymas
- Įprasti didelių dydžių flanšų tipai
- Medžiagos pasirinkimas didelių dydžių flanšams
- Tarptautiniai standartai ir specifikacijos
- Pagrindiniai veiksniai renkantis didelio dydžio flanšą
- Gamyba ir kokybės kontrolė
- Diegimo iššūkiai ir geriausia praktika
- Didelio dydžio flanšas vs standartinis flanšas
- Dažnai užduodami klausimai

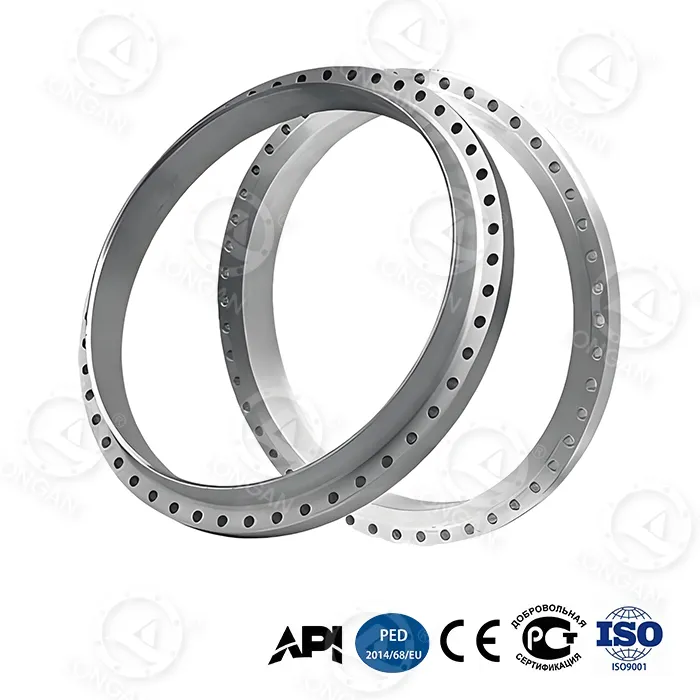

Kas yra didelio dydžio flanšas?
A didelio dydžio flanšaspaprastai reiškia flanšą, kurio vardinis skersmuo didesnis nei DN600 (24 coliai), nors daugelyje sunkiųjų pramonės projektų flanšai gali viršyti DN1000, DN2000 ar net didesnius. Šie flanšai yra skirti sujungti didelius vamzdžius, vožtuvus, siurblius ir slėginius indus sudėtingose aplinkose.
Skirtingai nuo standartinių flanšų, didelio dydžio flanšai turi atlaikyti:
- Itin didelis vidinis slėgis
- Didelės mechaninės apkrovos
- Šiluminis plėtimasis ir vibracija
- Atšiauri cheminė ar jūrinė aplinka
Tokie gamintojai kaipLonganasasspecializuojasi gaminant didelių matmenų flanšus, atitinkančius griežtus matmenų tikslumo ir našumo reikalavimus pasauliniams infrastruktūros projektams.
Didelio dydžio flanšų pritaikymas
Didelio dydžio flanšai plačiai naudojami pramonės šakose, kur skysčių transportavimui reikalingas didelis srautas ir didelis patikimumas.
| Pramonė | Tipiškas taikymas | Kodėl reikalingi dideli flanšai |
|---|---|---|
| Nafta ir dujos | Perdavimo vamzdynai, naftos perdirbimo gamyklos | Didelis slėgis ir didelis srautas |
| Energijos gamyba | Aušinimo vandens sistemos | Nuolatinis veikimas ir sauga |
| Naftos chemija | Proceso vamzdynas | Cheminis atsparumas ir ilgaamžiškumas |
| Užjūrio inžinerija | Povandeniniai vamzdynai | Atsparumas korozijai ir stiprumas |
| Vandens valymas | Pagrindinės perdavimo linijos | Didelis skersmuo ir ilgas tarnavimo laikas |
Įprasti didelių dydžių flanšų tipai
Tinkamo flanšo tipo pasirinkimas yra patikimos vamzdynų sistemos pagrindas.
1. Suvirinkite kaklelį didelio dydžio flanšą
- Geriausiai tinka aukšto slėgio ir aukštos temperatūros sistemoms
- Užtikrina puikų streso pasiskirstymą
- Dažniausiai naudojamas naftos ir dujų vamzdynuose
2. Slydimas didelio dydžio flanšas
- Lengviau suderinti ir įdiegti
- Mažesnė kaina, palyginti su suvirinimo kaklelio flanšais
- Tinka vidutinio slėgio darbams
3. Blind Big Size flanšas
- Naudojamas dujotiekio galams uždaryti
- Leidžia plėstis ateityje
- Dėl slėgio apkrovos reikalingas didelis medžiagos stiprumas
4. Žiedo tipo jungtis (RTJ) flanšas
- Sandarinimas iš metalo į metalą
- Idealiai tinka esant dideliam slėgiui ir temperatūrai
- Dažnai nurodoma kritinėse sistemose
Medžiagos pasirinkimas didelių dydžių flanšams
Medžiagos pasirinkimas tiesiogiai veikia flanšo veikimą, tarnavimo laiką ir saugumą.
| Medžiaga | Pagrindinės savybės | Tipinės programos |
|---|---|---|
| Anglies plienas | Didelis stiprumas, ekonomiškas | Naftos ir dujotiekiai |
| Nerūdijantis plienas | Atsparumas korozijai | Cheminės ir jūrinės sistemos |
| Legiruotasis plienas | Atsparumas aukštai temperatūrai | Elektrinės |
| Dvipusis plienas | Puikus stiprumas ir atsparumas korozijai | Jūrinė aplinka |
Patyrę gamintojai mėgstaLonganasas didelio dydžio flanšų tiekėjaigali rekomenduoti tinkamas medžiagas pagal projekto sąlygas.
Tarptautiniai standartai ir specifikacijos
Didelio dydžio flanšai turi atitikti pripažintus tarptautinius standartus, kad būtų užtikrintas suderinamumas ir saugumas.
- ASME B16.5 / ASME B16.47
- EN 1092-1
- DIN standartai
- BS standartai
- GOST standartai
Šių standartų laikymasis užtikrina matmenų tikslumą, slėgio rodiklius ir medžiagų atsekamumą.
Pagrindiniai veiksniai renkantis didelio dydžio flanšą
Renkantis didelio dydžio flanšą, atsižvelkite į šiuos svarbius veiksnius:
- Nominalus skersmuo ir slėgio įvertinimas
- Darbinė temperatūra
- Vidutinė (nafta, dujos, vanduo, chemikalai)
- Diegimo aplinka
- Flanšo apdailos tipas
- Ilgalaikės priežiūros reikalavimai
Gamyba ir kokybės kontrolė
Dėl savo dydžio ir pritaikymo didelio dydžio flanšams reikia pažangių gamybos procesų:
- Kalimas arba valcuotas žiedinis kalimas
- Tikslus CNC apdirbimas
- Neardomasis bandymas (UT, MT)
- Matmenų patikrinimas
- Medžiagos sertifikavimas (EN 10204 3.1 / 3.2)
Longanasas taiko griežtas kokybės kontrolės procedūras, siekdamas užtikrinti, kad kiekvienas didelio dydžio flanšas atitiktų tarptautinius projektų reikalavimus.
Diegimo iššūkiai ir geriausia praktika
Didelio dydžio flanšų montavimas reikalauja kruopštaus planavimo:
- Tinkamas išlyginimas, kad būtų išvengta nuotėkio
- Kontroliuojama varžtų priveržimo seka
- Tinkamų tarpiklių naudojimas
- Šiluminio plėtimosi leidimas
Didelio dydžio flanšas vs standartinis flanšas
| Funkcija | Didelio dydžio flanšas | Standartinis flanšas |
|---|---|---|
| Skersmuo | DN600+ | DN15–DN500 |
| Gamybos sudėtingumas | Aukštas | Vidutinis |
| Taikymas | Sunkioji pramonė | Bendras vamzdynas |
Dažnai užduodami klausimai (DUK)
1 klausimas: kas laikomas didelio dydžio flanšu?
Didelio dydžio flanšas paprastai reiškia flanšus, kurių skersmuo didesnis nei DN600, dažnai gaminami pagal užsakymą didelėms vamzdynų sistemoms.
2 klausimas: ar didelio dydžio flanšai gaminami pagal užsakymą?
Taip, dauguma didelių dydžių flanšų gaminami pagal konkretaus projekto brėžinius ir standartus.
Q3: Kuriose pramonės šakose dažniausiai naudojami didelio dydžio flanšai?
Naftos ir dujų, energijos gamybos, naftos chemijos, jūrinės inžinerijos ir vandens valymo pramonė.
4 klausimas: kaip užtikrinti flanšo kokybę?
Pasirinkite gamintojus, tokius kaip Longan, kurie užtikrina visišką medžiagų atsekamumą, bandymų ataskaitas ir tarptautinius sertifikatus.
Tinkamo didelio flanšo pasirinkimas yra strateginis sprendimas, turintis įtakos saugai, efektyvumui ir ilgalaikei veiklos sėkmei. Dirbdami su patyrusiais gamintojais, pvzLonganasas, galite užtikrinti patikimą net ir pačių reikliausių vamzdynų sistemų veikimą.
Jei planuojate didelio masto pramoninį projektą ir jums reikia ekspertų patarimų arba pritaikytų didelių dydžių flanšų sprendimų, nedvejodamisusisiekite su mumisšiandien aptarti savo poreikius.
